L106.0150.2.00 TH35
Schneidplatte
Materialnummer L1060150200TH35

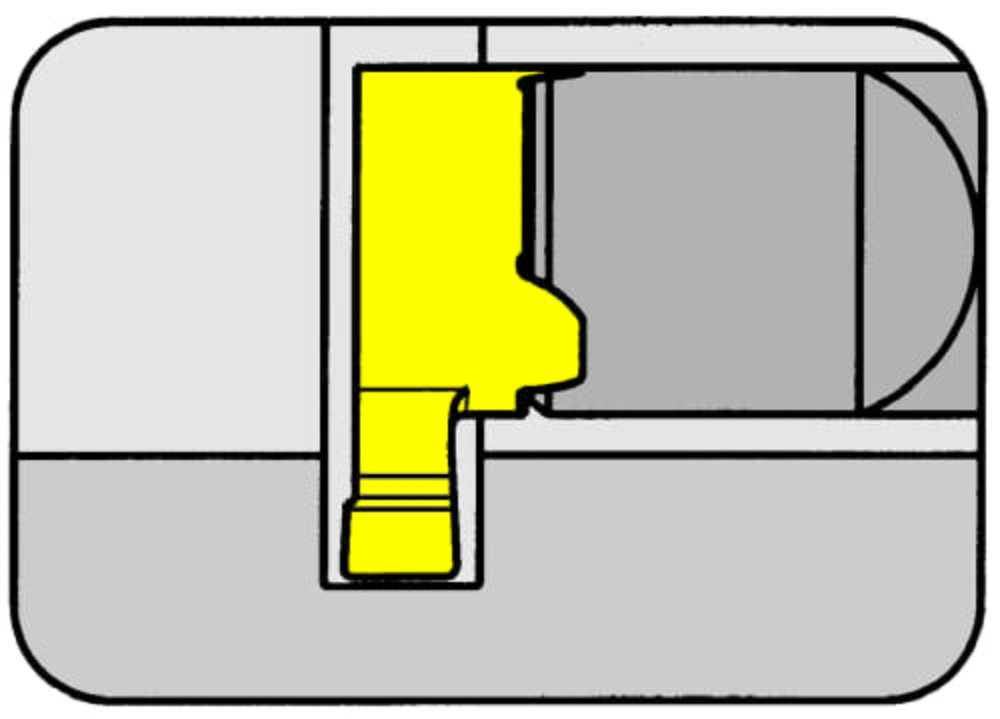

HORN Schneidplatte L106.0150.2.00 TH35 zum Drehen
Bitte beachten:Technologieinformationen
Anzahl Schneiden (CEDC)
1
Eckfasenwinkel, rechts (KCHR)
45 °
Eckfasenwinkel, links (KCHL)
45 °
Eckenfasenbreite rechts (CHWR)
0.03 mm
Eckenfasenbreite links (CHWL)
0.03 mm
Funktionsbreite (WF)
3.7 mm
Funktionslänge (LF)
2.8 mm
Schneidplattenlänge (INSL)
5.9 mm
Bohrungsdurchmesser, min. (DMIN)
6.5 mm
Schnittbreite, Nennmaß (CW)
1.51 mm
Schnitttiefe, max. (CDX)
0.8 mm
Körperdurchmesser (BD)
4.4 mm
| Downloads | |
|---|---|
| L106_0150_2_00_TH35-DXF.DXF | Download |
| L106_0150_2_00_TH35-STP.STP | Download |
| L106_0150_2_00_TH35-ISO.XML | Download |
| L106_0150_2_00_TH35-DIN.XML | Download |
| Alle Dateien herunterladen | |
