L106.0150.2.00 TH35
Schneidplatte
Materialnummer L1060150200TH35
HORN Schneidplatte L106.0150.2.00 TH35 zum Drehen
Bitte beachten:Technologieinformationen

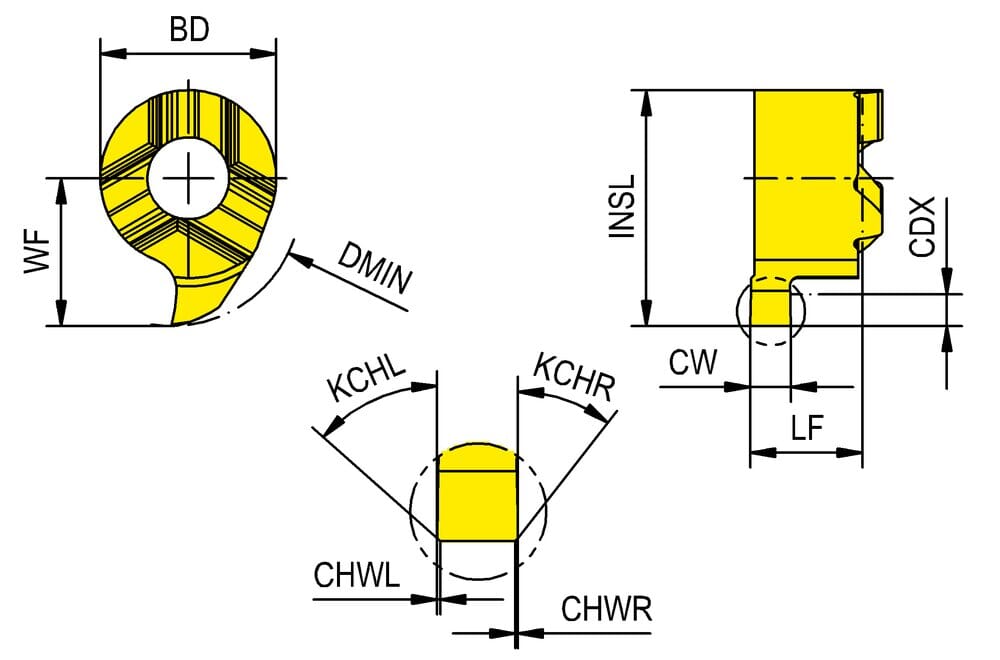

Kopfmaß (a)
5.9 mm
Maximale Stechtiefe (tmax)
0.8 mm
eclass-shortcut
21-18-20-11
ISO_SSC
HORN106044$84L$$$$$
Katalog_SSC
106044L
Schneidbreite (w)
1.5 mm
Einstellmaß radial (f)
3.7 mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
4.4 mm
Schneidplattenhöhe, Schneidplattendicke (s)
2.8 mm
Kleinster Bohrungsdurchmesser (Dmin)
6.5 mm
| Downloads | |
|---|---|
| L106_0150_2_00_TH35-DXF.DXF | Download |
| L106_0150_2_00_TH35-STP.STP | Download |
| L106_0150_2_00_TH35-ISO.XML | Download |
| L106_0150_2_00_TH35-DIN.XML | Download |
| Alle Dateien herunterladen | |
