L107.0150.2.01 EG55
Schneidplatte
Materialnummer L1070150201EG55

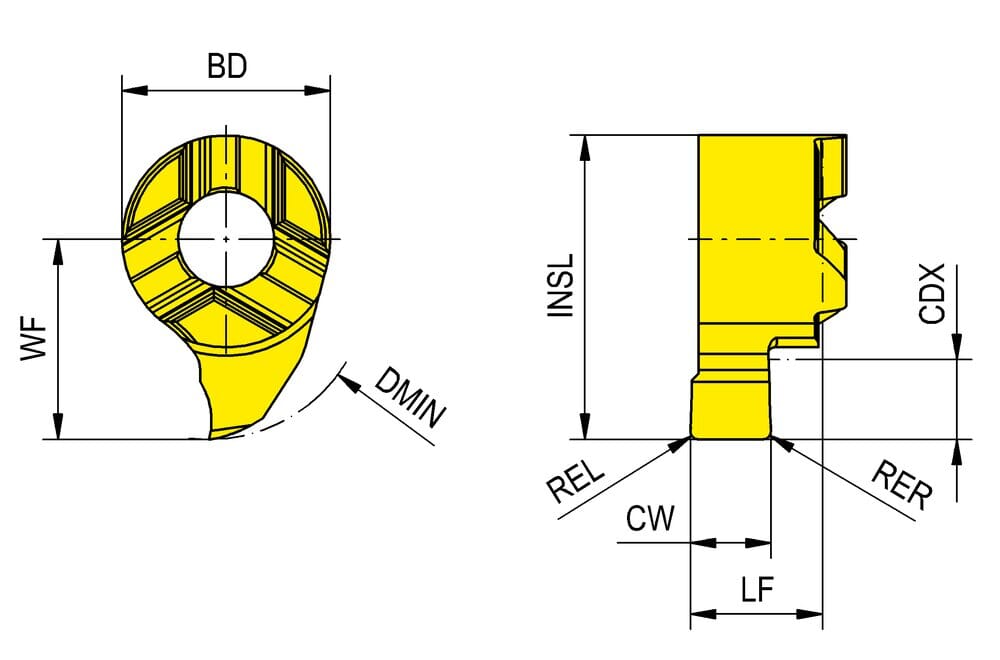

HORN Schneidplatte L107.0150.2.01 EG55 zum Drehen
Bitte beachten:Technologieinformationen
Einstellmaß radial (f)
5 mm
Kleinster Bohrungsdurchmesser (Dmin)
8 mm
Schneidplattenhöhe, Schneidplattendicke (s)
3.3 mm
Eckenradius (r)
0.1 mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
5.2 mm
Kopfmaß (a)
7.6 mm
Schneidbreite (w)
1.5 mm
Katalog_SSC
107052L
ISO_SSC
HORN107052$84L$$$$$
eclass-shortcut
21-18-20-11
Maximale Stechtiefe (tmax)
2 mm
| Downloads | |
|---|---|
| L107_0150_2_01_EG55-DXF.DXF | Download |
| L107_0150_2_01_EG55-STP.STP | Download |
| L107_0150_2_01_EG55-ISO.XML | Download |
| L107_0150_2_01_EG55-DIN.XML | Download |
| Alle Dateien herunterladen | |
