L108.0160.00 TN35
Schneidplatte
Materialnummer L108016000TN35

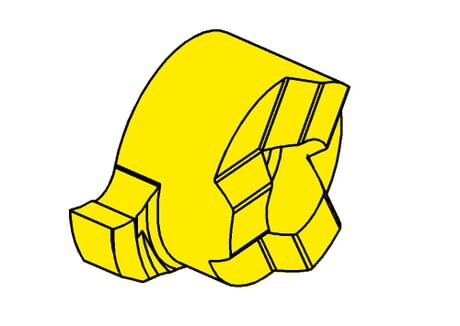

HORN Schneidplatte L108.0160.00 TN35 zum Drehen
Bitte beachten:Technologieinformationen
eclass-shortcut
21-18-20-11
Kleinster Bohrungsdurchmesser (Dmin)
8 mm
Schneidplattenhöhe, Schneidplattendicke (s)
3.2 mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
6 mm
Einstellmaß radial (f)
4.8 mm
Nennweite (Nw)
1.6 mm
Schneidbreite (w)
1.69 mm
Katalog_SSC
108060L
ISO_SSC
HORN108060$84L$$$$$
Maximale Stechtiefe (tmax)
1 mm
Kopfmaß (a)
7.8 mm
Zähnezahl (Z)
1 St.
Schneidkreisdurchmesser (Ds)
9.6 mm
| Downloads | |
|---|---|
| L108_0160_00_TN35-DXF.DXF | Download |
| L108_0160_00_TN35-STP.STP | Download |
| L108_0160_00_TN35-ISO.XML | Download |
| L108_0160_00_TN35-DIN.XML | Download |
| Alle Dateien herunterladen | |
