L109.0100.6.6 TH35
Schneidplatte
Materialnummer L109010066TH35

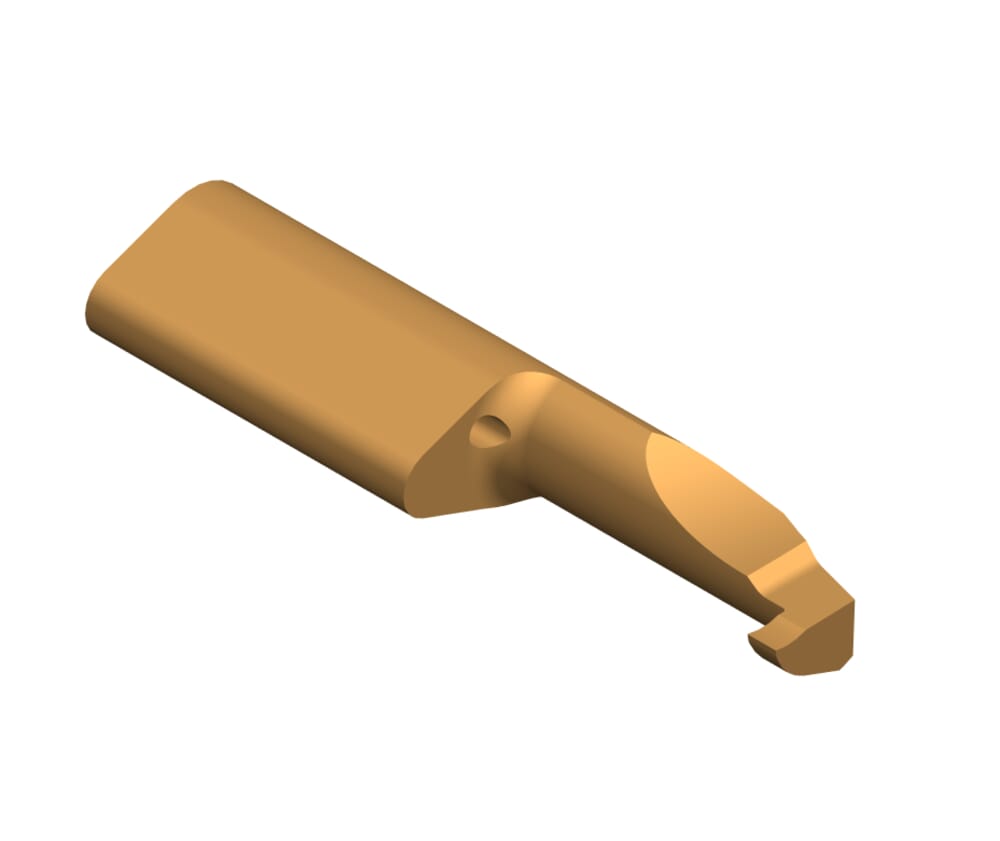

HORN Schneidplatte L109.0100.6.6 TH35 zum Drehen
Bitte beachten:Technologieinformationen

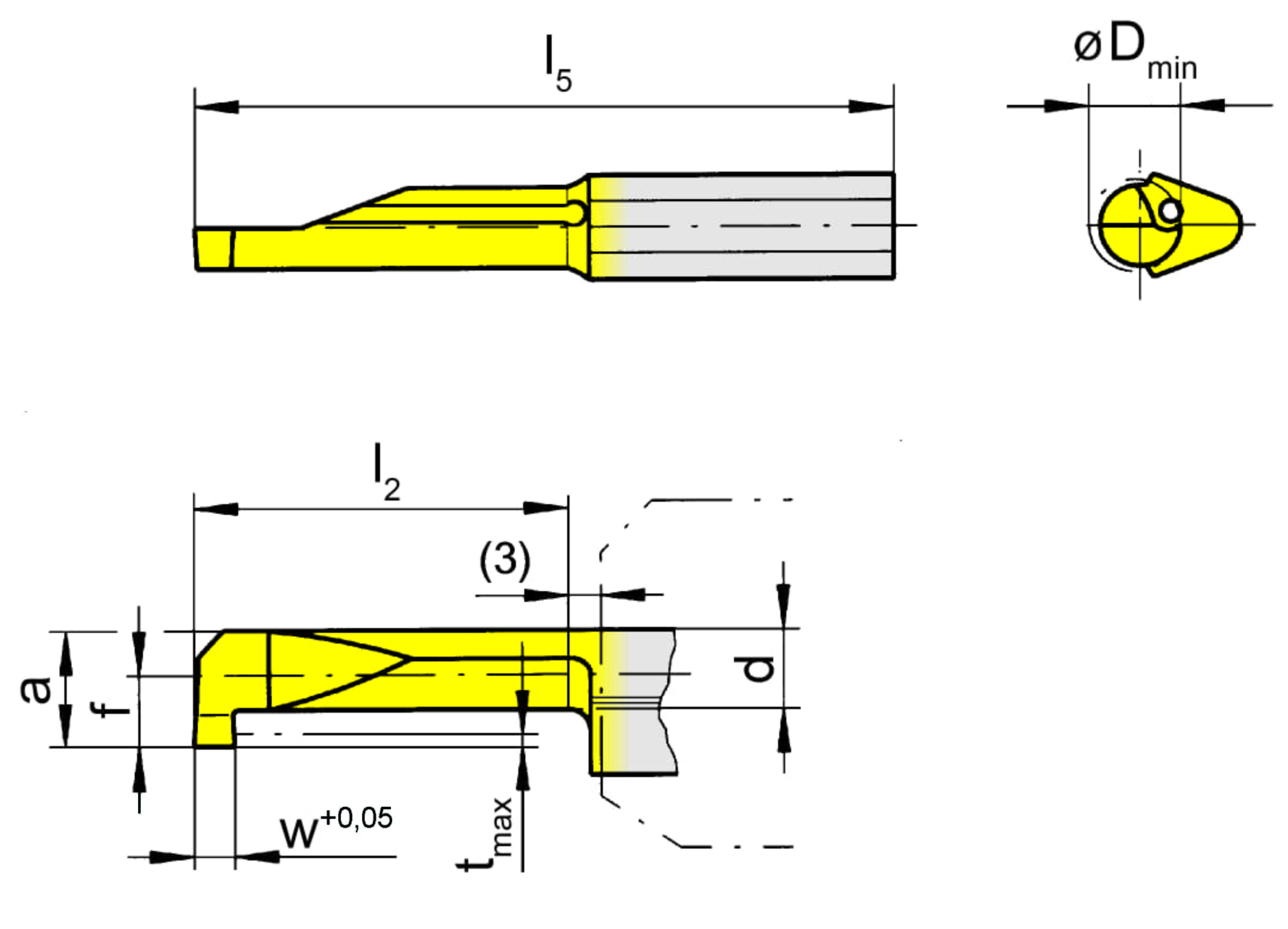

Kleinster Bohrungsdurchmesser (Dmin)
6
mm
Gesamtlänge (l5)
53
mm
Einstellmaß radial (f)
2.8
mm
Halsdurchmesser (d)
3.7
mm
Schneidbreite (w)
1
mm
Katalog_SSC
109140
DIN_SSC
HORN-10914095N
ISO_SSC
HORN109140$95N$$$$$
eclass-shortcut
21-18-20-11
Maximale Stechtiefe (tmax)
1.8
mm
Kopfmaß (a)
5.7
mm
Halslänge (l2)
35
mm
| Downloads | |
|---|---|
| L109010066_20230112_181815535.STP | Download |
| Alle Dateien herunterladen | |
