L109.0200.6.6 TH35
Schneidplatte
Materialnummer L109020066TH35

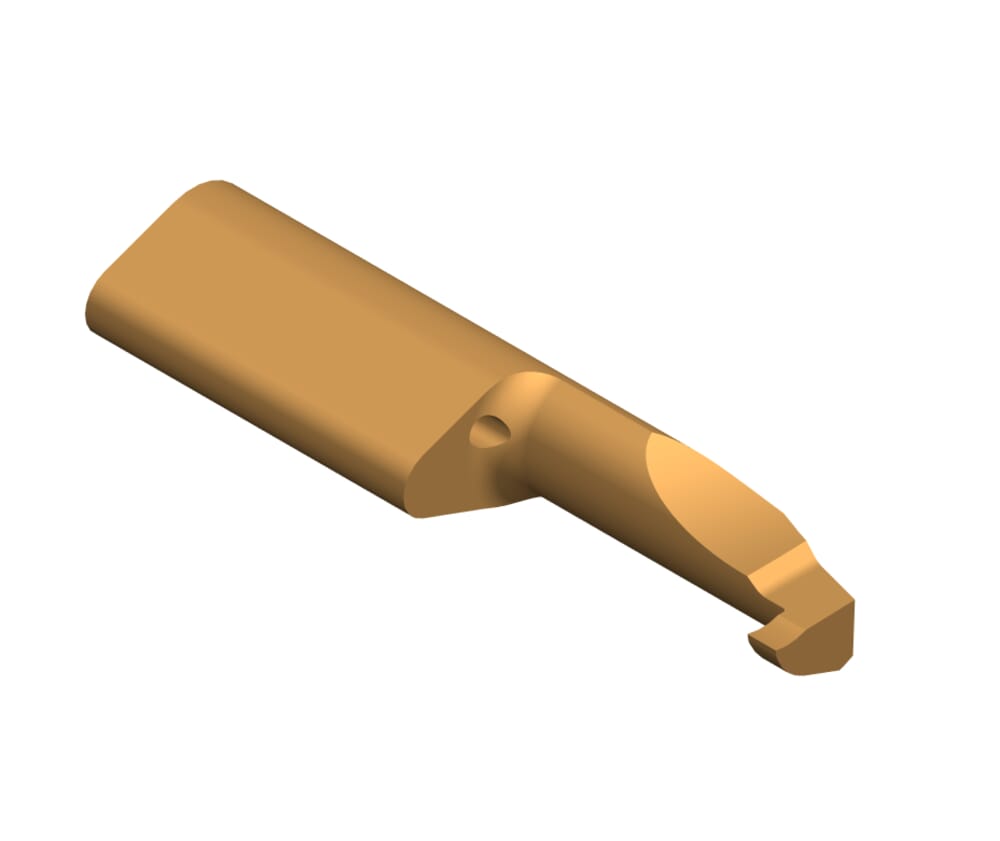

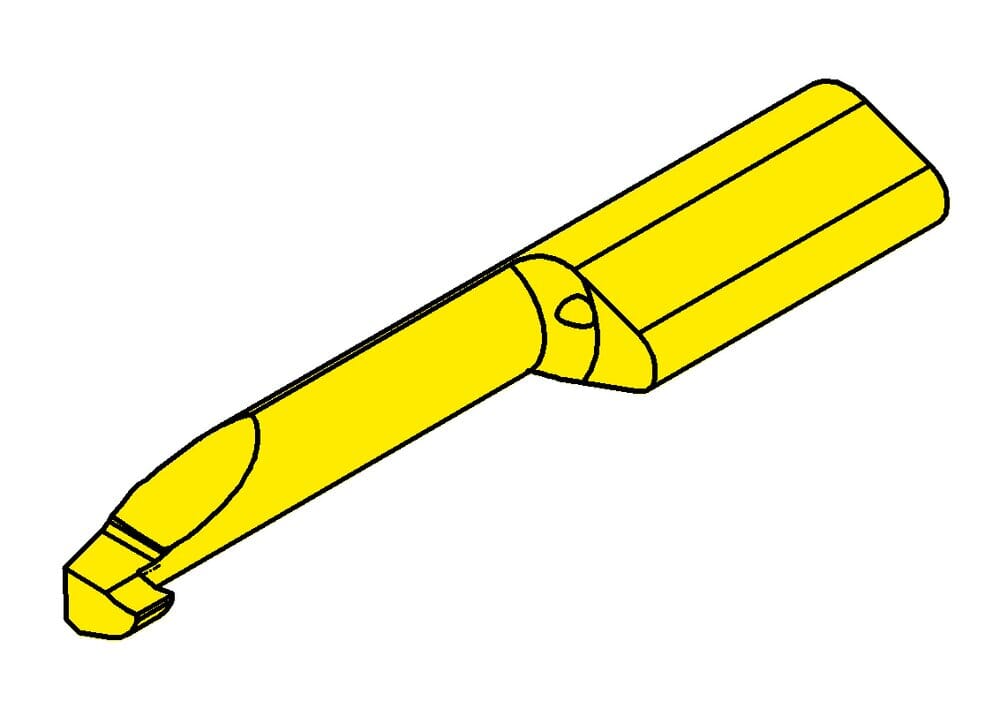

HORN Schneidplatte L109.0200.6.6 TH35 zum Drehen
Bitte beachten:Technologieinformationen
Schneidbreite (w)
2 mm
Kleinster Bohrungsdurchmesser (Dmin)
6 mm
Gesamtlänge (l5)
53 mm
Einstellmaß radial (f)
2.8 mm
Halsdurchmesser (d)
3.7 mm
Halslänge (l2)
35 mm
Katalog_SSC
109140
ISO_SSC
HORN109140$95N$$$$$
eclass-shortcut
21-18-20-11
Maximale Stechtiefe (tmax)
1.8 mm
Kopfmaß (a)
5.7 mm
| Downloads | |
|---|---|
| L109020066_20240118_125933024.STP | Download |
| L109020066_20240205_225150669.DXF | Download |
| Alle Dateien herunterladen | |
