L109.1828.1.HV6 TH35
Schneidplatte
Materialnummer L10918281HV6TH35
HORN Schneidplatte L109.1828.1.HV6 TH35 zum Drehen
Bitte beachten:Technologieinformationen

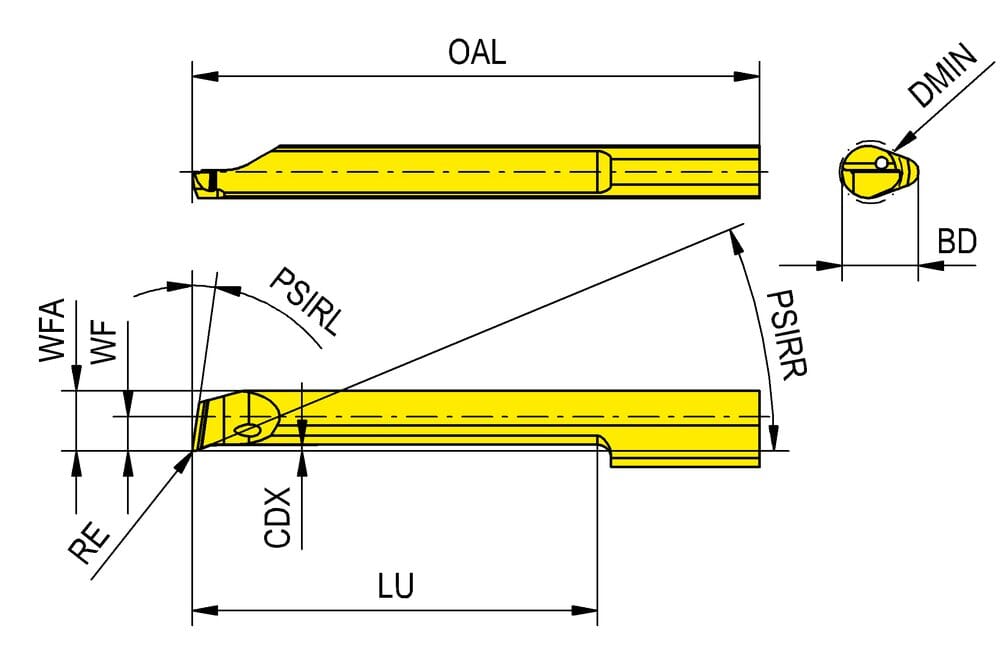

Anzahl Schneiden (CEDC)
1
Maß a an Funktionsbreite (WFA)
5.7 mm
Funktionsbreite (WF)
2.8 mm
Eckenradius (RE)
0.2 mm
Hauptschneidenwinkel rechts (PSIRR)
21 °
Hauptschneidenwinkel links (PSIRL)
8 °
Gesamtlänge (OAL)
28 mm
Nutzlänge (LU)
10 mm
Bohrungsdurchmesser, min. (DMIN)
6 mm
Schnitttiefe, max. (CDX)
0.4 mm
Körperdurchmesser (BD)
8.5 mm
| Downloads | |
|---|---|
| L109_1828_1_HV6_TH35-DXF.DXF | Download |
| L109_1828_1_HV6_TH35-STP.STP | Download |
| L109_1828_1_HV6_TH35-ISO.XML | Download |
| L109_1828_1_HV6_TH35-DIN.XML | Download |
| Alle Dateien herunterladen | |
