L109.1838.5.HV7 TH35
Schneidplatte
Materialnummer L10918385HV7TH35

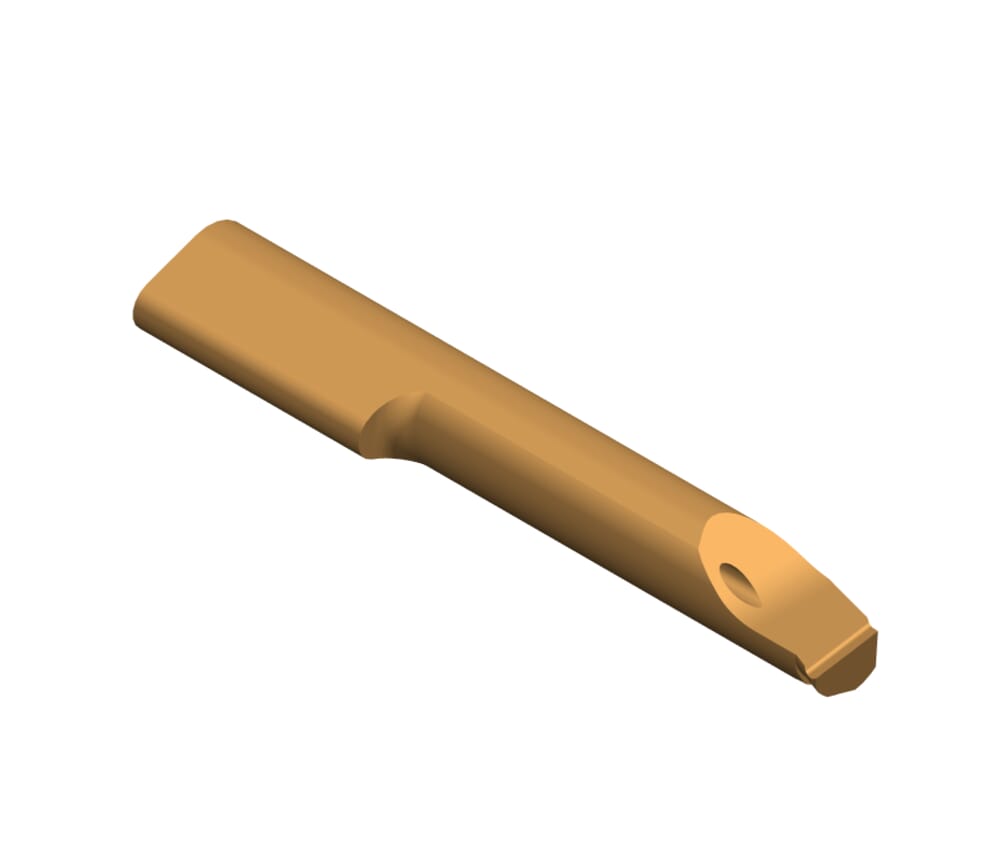

HORN Schneidplatte L109.1838.5.HV7 TH35 zum Drehen
Bitte beachten:Technologieinformationen
eclass-shortcut
21-18-20-11
Kleinster Bohrungsdurchmesser (Dmin)
7
mm
Gesamtlänge (l5)
48
mm
Einstellmaß radial (f)
3.8
mm
Halsdurchmesser (d)
6
mm
Katalog_SSC
109140
DIN_SSC
HORN-10914095N
ISO_SSC
HORN109140$95N$$$$$
Maximale Stechtiefe (tmax)
0.4
mm
Kopfmaß (a)
6.7
mm
Spitzenradius (r)
0.2
mm
Halslänge (l2)
30
mm
| Downloads | |
|---|---|
| L10918385HV7_20230112_214610202.STP | Download |
| L10918385HV7_20211119_151920722.DXF | Download |
| Alle Dateien herunterladen | |
