L10P.0100.2.00 EG55
Schneidplatte
Materialnummer L10P0100200EG55

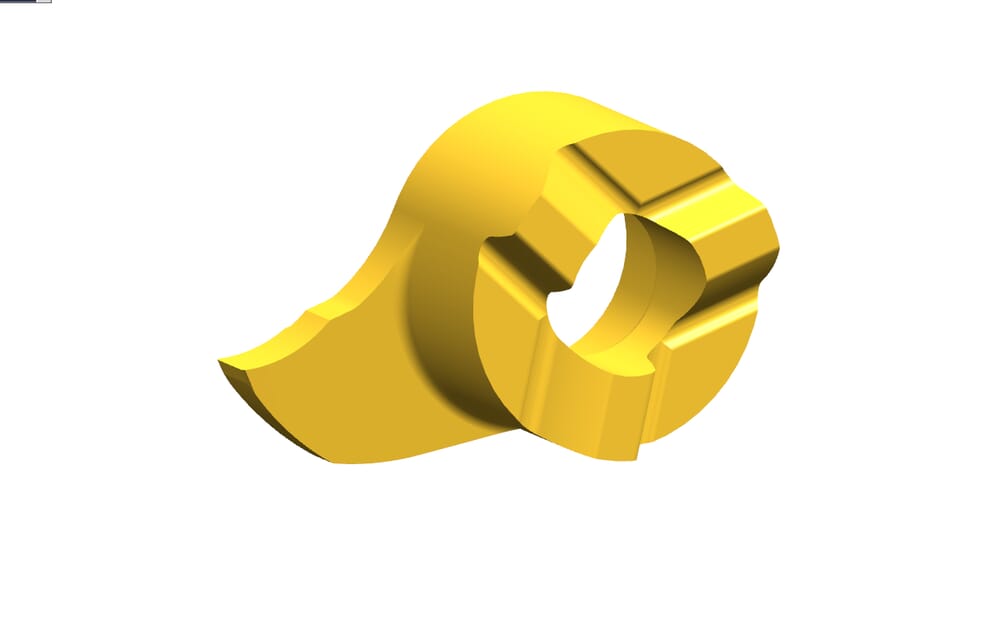

HORN Schneidplatte L10P.0100.2.00 EG55 zum Drehen
Bitte beachten:Technologieinformationen
Kleinster Bohrungsdurchmesser (Dmin)
10
mm
Schneidplattenhöhe, Schneidplattendicke (s)
3.6
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
6
mm
Einstellmaß radial (f)
6.5
mm
Schneidbreite (w)
1
mm
Katalog_SSC
10P060L
DIN_SSC
HORN-10P06084L
ISO_SSC
HORN10P060$84L$$$$$
eclass-shortcut
21-18-20-11
Maximale Stechtiefe (tmax)
3
mm
Kopfmaß (a)
9.5
mm
| Downloads | |
|---|---|
| L10P0100200_20230112_190147456.STP | Download |
| L10P0100200.DXF | Download |
| Alle Dateien herunterladen | |
