L10P.0150.1.00 TH35
Schneidplatte
Materialnummer L10P0150100TH35

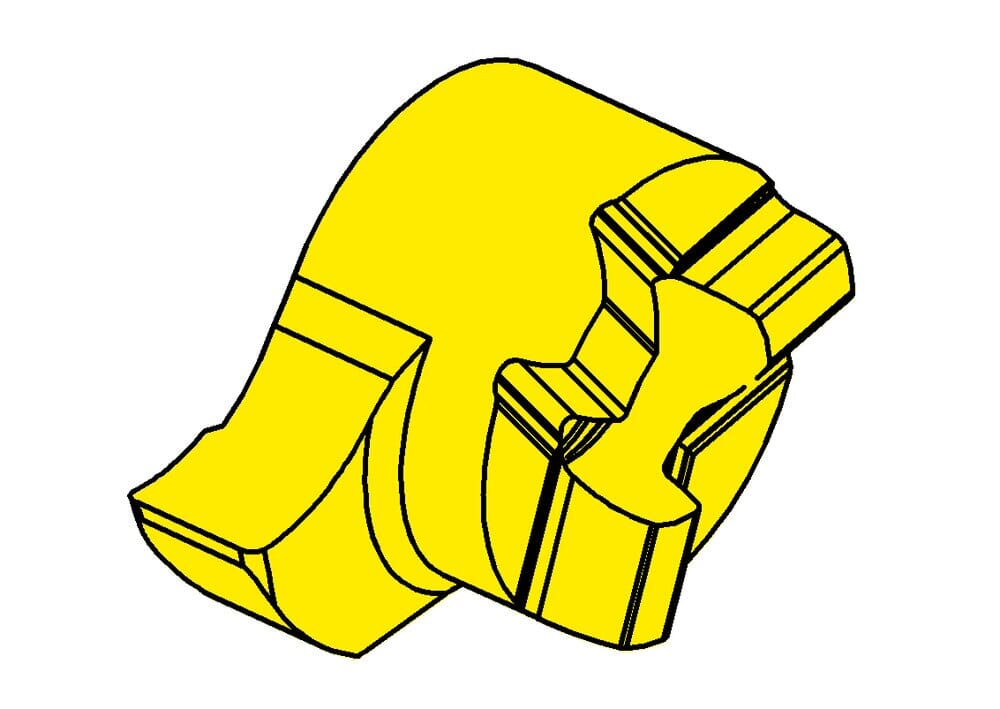

HORN Schneidplatte L10P.0150.1.00 TH35 zum Drehen
Bitte beachten:Technologieinformationen
Kopfmaß (a)
8.5 mm
Maximale Stechtiefe (tmax)
2 mm
eclass-shortcut
21-18-20-11
ISO_SSC
HORN10P060$84L$$$$$
Katalog_SSC
10P060L
Schneidbreite (w)
1.5 mm
Einstellmaß radial (f)
5.5 mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
6 mm
Schneidplattenhöhe, Schneidplattendicke (s)
3.6 mm
Kleinster Bohrungsdurchmesser (Dmin)
9 mm
| Downloads | |
|---|---|
| L10P0150100_20230112_190158878.STP | Download |
| L10P0150100.DXF | Download |
| Alle Dateien herunterladen | |
