L10P.0200.2.02 EG55
Schneidplatte
Materialnummer L10P0200202EG55
HORN Schneidplatte L10P.0200.2.02 EG55 zum Drehen
Bitte beachten:Technologieinformationen

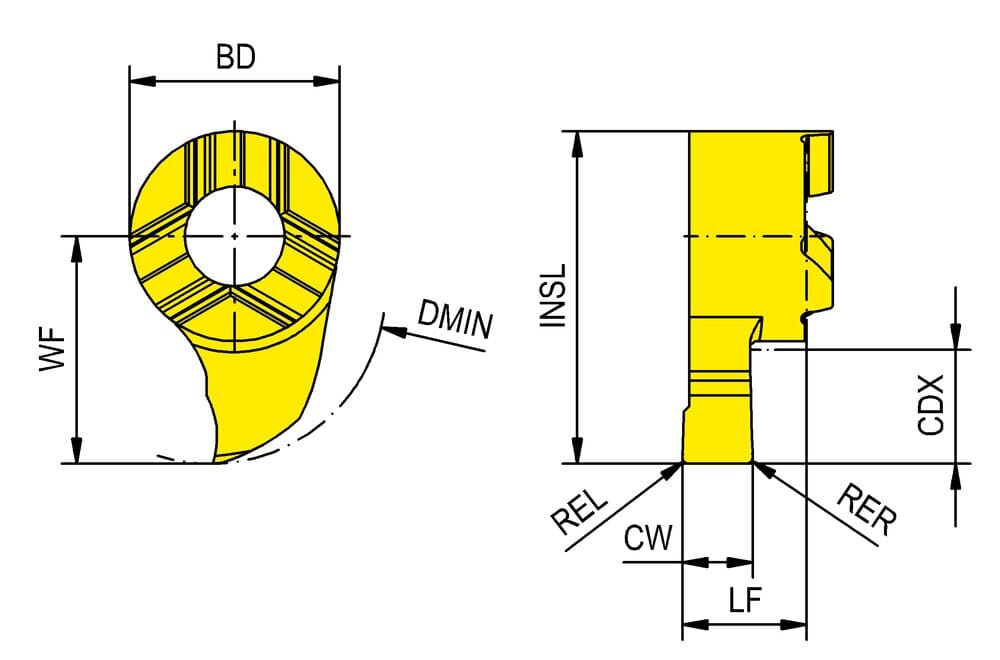

Anzahl Schneiden (CEDC)
1
Funktionsbreite (WF)
6.5 mm
Eckenradius links (REL)
0.2 mm
Eckenradius rechts (RER)
0.2 mm
Funktionslänge (LF)
3.6 mm
Schneidplattenlänge (INSL)
9.5 mm
Bohrungsdurchmesser, min. (DMIN)
10 mm
Schnittbreite, Nennmaß (CW)
2.015 mm
Schnitttiefe, max. (CDX)
2 mm
Körperdurchmesser (BD)
6 mm
| Downloads | |
|---|---|
| L10P_0200_2_02_EG55-DXF.DXF | Download |
| L10P_0200_2_02_EG55-STP.STP | Download |
| L10P_0200_2_02_EG55-ISO.XML | Download |
| L10P_0200_2_02_EG55-DIN.XML | Download |
| Alle Dateien herunterladen | |
