L110.0300.5.0 TN35
Schneidplatte
Materialnummer L110030050TN35

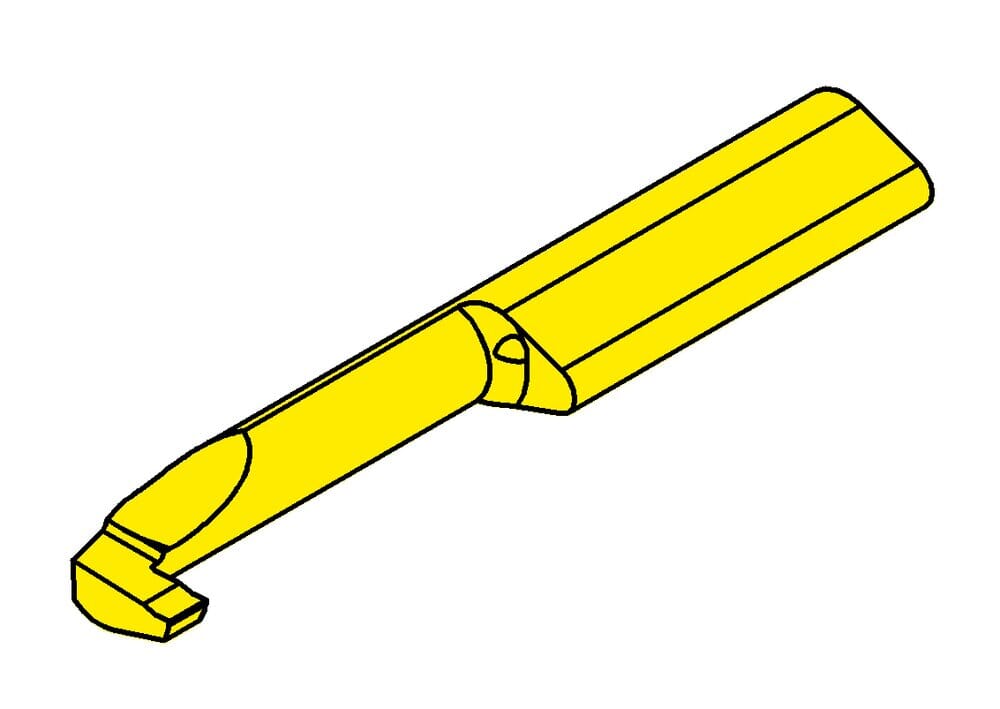

HORN Schneidplatte L110.0300.5.0 TN35 zum Drehen
Bitte beachten:Technologieinformationen
Kleinster Bohrungsdurchmesser (Dmin)
10
mm
Gesamtlänge (l5)
60
mm
Einstellmaß radial (f)
6
mm
Halsdurchmesser (d)
5
mm
Schneidbreite (w)
3
mm
Katalog_SSC
110260
DIN_SSC
HORN-11026095N
ISO_SSC
HORN110260$95N$$$$$
eclass-shortcut
21-18-20-11
Maximale Stechtiefe (tmax)
4
mm
Kopfmaß (a)
9.4
mm
Halslänge (l2)
30
mm
| Downloads | |
|---|---|
| L110030050_20230112_214256836.STP | Download |
| L110030050.DXF | Download |
| Alle Dateien herunterladen | |
