L111.0010.20 TH35
Schneidplatte
Materialnummer L111001020TH35

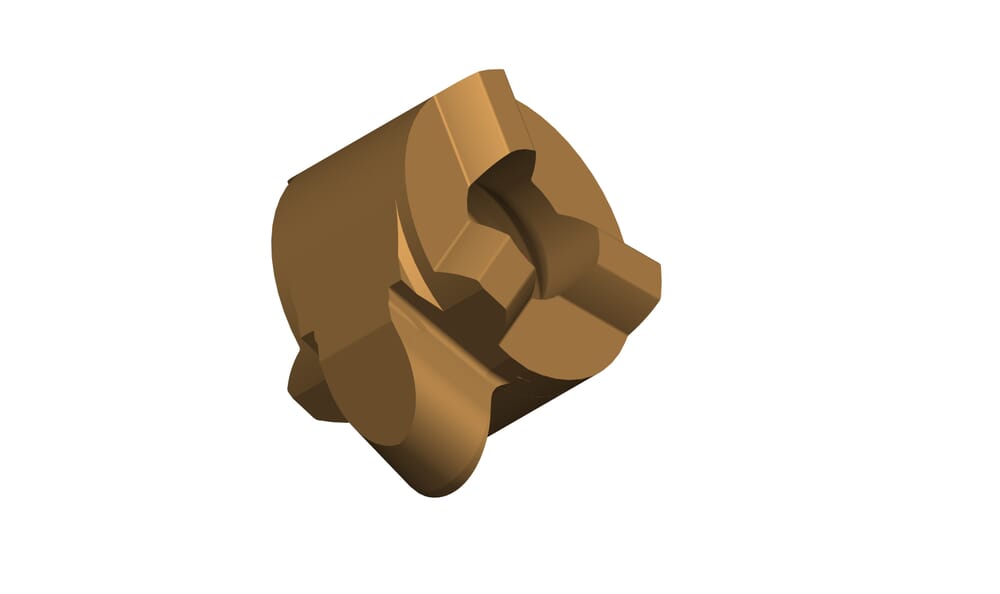

HORN Schneidplatte L111.0010.20 TH35 zum Drehen
Bitte beachten:Technologieinformationen
ISO_SSC
HORN111080$84L$$$$$

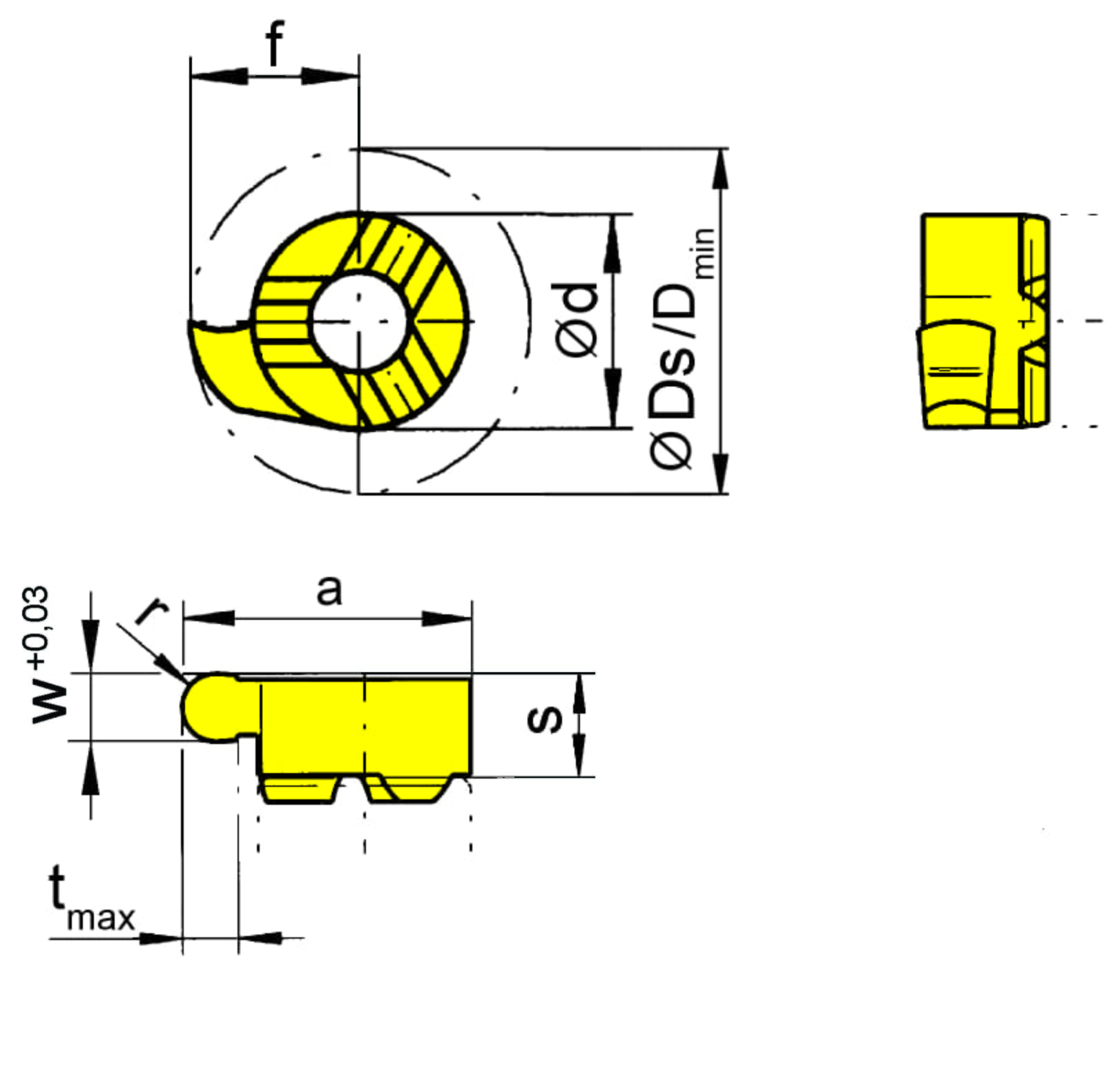

Kleinster Bohrungsdurchmesser (Dmin)
11
mm
Radius, Vollradius (r)
1
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
8
mm
Schneidplattenbreite (a)
10.7
mm
Einstellmaß radial (f)
6.7
mm
Schneidplattendicke, Einstellmaß Länge komplett (s)
3.95
mm
Maximale Frästiefe, Nuttiefe (tmax)
2.3
mm
Schneidbreite (w)
2
mm
Katalog_SSC
111080L
DIN_SSC
HORN-11108084L
eclass-shortcut
21-18-20-11
depth-of-groove-max-met
2.3
mm
head-size-met
10.7
mm
Zähnezahl (Z)
1
St.
Schneidkreisdurchmesser (Ds)
13.4
mm
