L111.0130.00 TH35
Schneidplatte
Materialnummer L111013000TH35

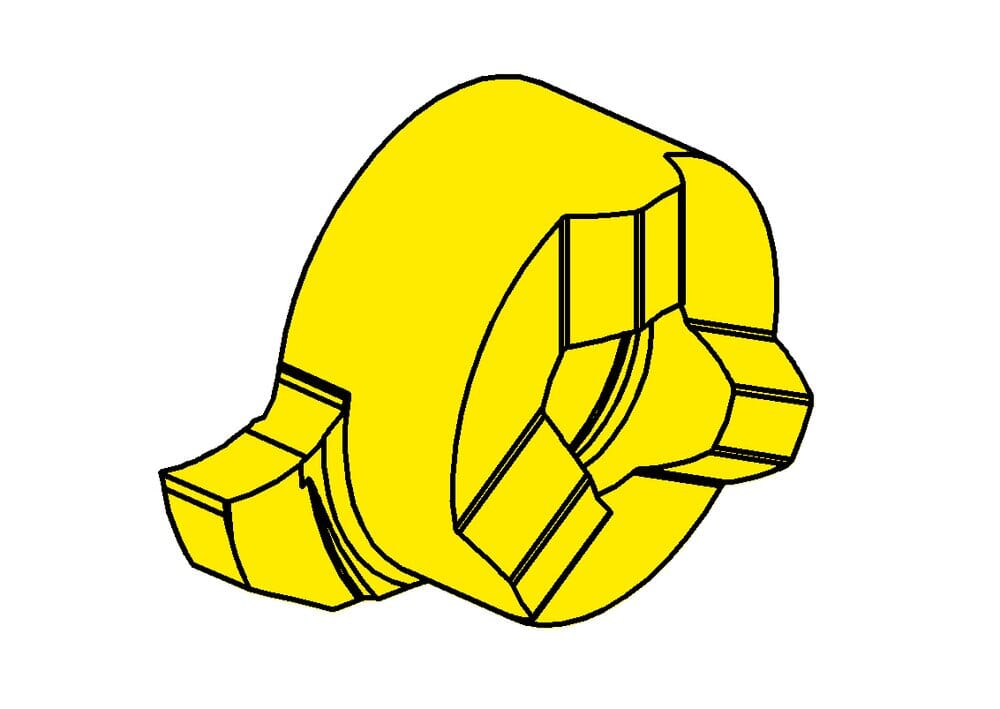

HORN Schneidplatte L111.0130.00 TH35 zum Drehen
Bitte beachten:Technologieinformationen
ISO_SSC
HORN111080$84L$$$$$
Kleinster Bohrungsdurchmesser (Dmin)
11 mm
Schneidplattenhöhe, Schneidplattendicke (s)
3.95 mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
8 mm
Schneidplattenbreite (a)
10.7 mm
Einstellmaß radial (f)
6.7 mm
Nennweite (Nw)
1.3 mm
Maximale Frästiefe, Nuttiefe (tmax)
2.3 mm
Schneidbreite (w)
1.39 mm
Katalog_SSC
111080L
eclass-shortcut
21-18-20-11
Zähnezahl (Z)
1 St.
Schneidkreisdurchmesser (Ds)
13.4 mm
| Downloads | |
|---|---|
| L111_0130_00_TH35-STP.STP | Download |
| L111_0130_00_TH35-ISO.XML | Download |
| L111_0130_00_TH35-DIN.XML | Download |
| L111_0130_00_TH35-DXF.DXF | Download |
| Alle Dateien herunterladen | |
