L111.0160.00 TH35
Schneidplatte
Materialnummer L111016000TH35

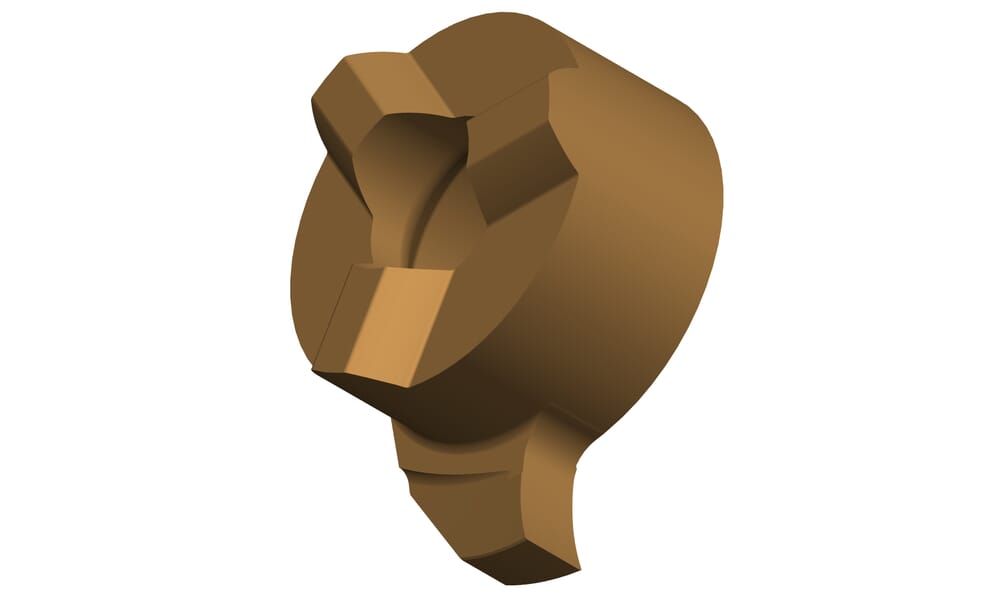

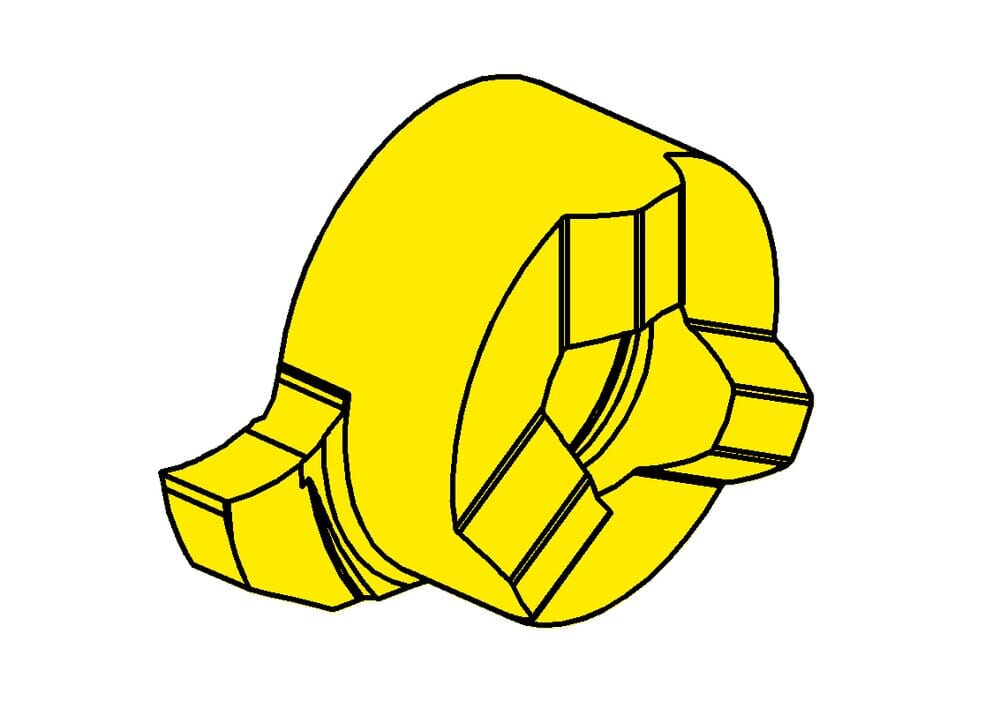

HORN Schneidplatte L111.0160.00 TH35 zum Drehen
Bitte beachten:Technologieinformationen
DIN_SSC
HORN-11108084L
Kleinster Bohrungsdurchmesser (Dmin)
11
mm
Schneidplattenhöhe, Schneidplattendicke (s)
3.95
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
8
mm
Schneidplattenbreite (a)
10.7
mm
Einstellmaß radial (f)
6.7
mm
Nennweite (Nw)
1.6
mm
Maximale Frästiefe, Nuttiefe (tmax)
2.3
mm
Schneidbreite (w)
1.69
mm
Katalog_SSC
111080L
ISO_SSC
HORN111080$84L$$$$$
eclass-shortcut
21-18-20-11
Zähnezahl (Z)
1
St.
Schneidkreisdurchmesser (Ds)
13.4
mm
| Downloads | |
|---|---|
| L111016000_20230112_184300494.STP | Download |
| L111016000_20210629_165542063.DXF | Download |
| Alle Dateien herunterladen | |
