L111.0300.00 TH35
Schneidplatte
Materialnummer L111030000TH35
HORN Schneidplatte L111.0300.00 TH35 zum Drehen
Bitte beachten:Technologieinformationen

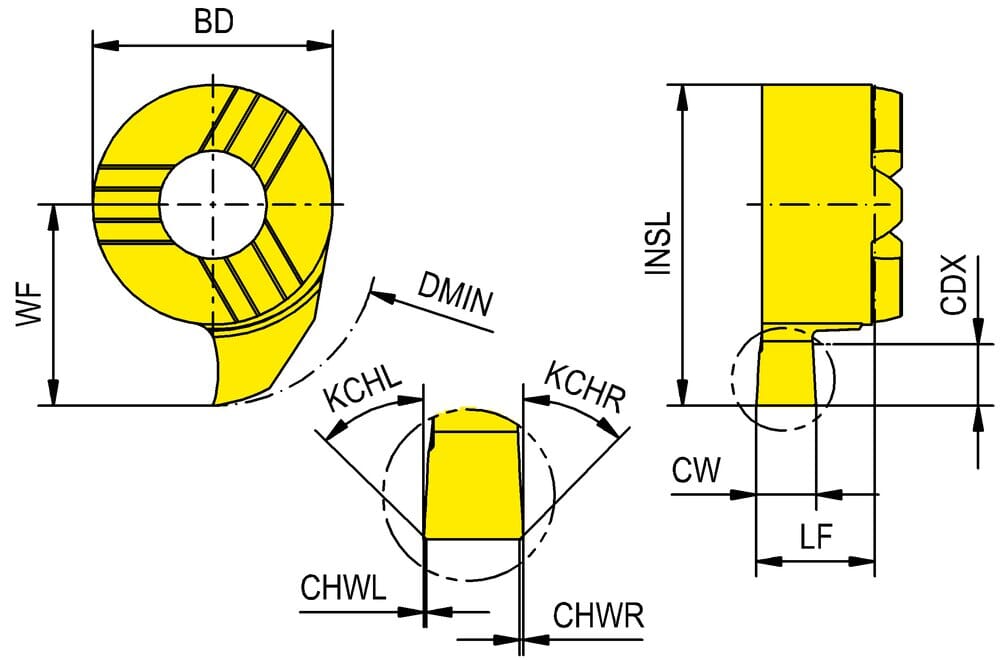

Anzahl Schneiden (CEDC)
1
Eckfasenwinkel, rechts (KCHR)
45 °
Eckfasenwinkel, links (KCHL)
45 °
Eckenfasenbreite rechts (CHWR)
0.04 mm
Eckenfasenbreite links (CHWL)
0.04 mm
Funktionsbreite (WF)
6.7 mm
Funktionslänge (LF)
3.95 mm
Schneidplattenlänge (INSL)
10.7 mm
Bohrungsdurchmesser, min. (DMIN)
11 mm
Schnittbreite, Nennmaß (CW)
3 mm
Schnitttiefe, max. (CDX)
2.3 mm
Körperdurchmesser (BD)
8 mm
| Downloads | |
|---|---|
| L111_0300_00_TH35-DXF.DXF | Download |
| L111_0300_00_TH35-STP.STP | Download |
| L111_0300_00_TH35-ISO.XML | Download |
| L111_0300_00_TH35-DIN.XML | Download |
| Alle Dateien herunterladen | |
