L111.1020.01 EG55
Schneidplatte
Materialnummer L111102001EG55
HORN Schneidplatte L111.1020.01 EG55 zum Gewinden
Bitte beachten:Technologieinformationen

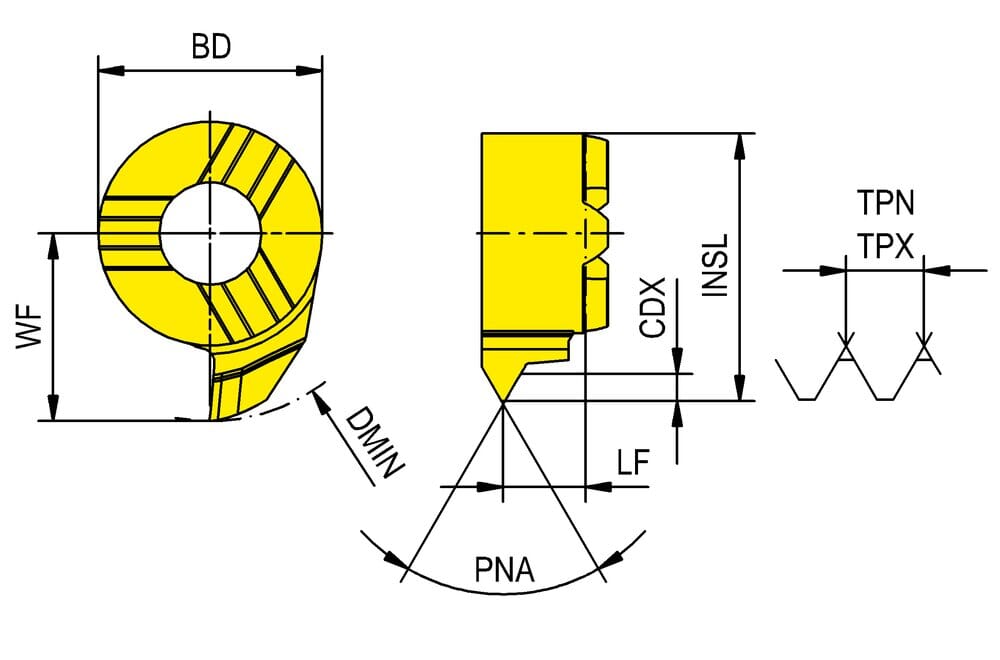

Anzahl Schneiden (CEDC)
1
Profilwinkel (PNA)
60 °
Funktionsbreite (WF)
6.7 mm
Gewindesteigung, max. (TPX)
2 mm
Gewindesteigung, min. (TPN)
2 mm
Funktionslänge (LF)
3 mm
Schneidplattenlänge (INSL)
10.7 mm
Bohrungsdurchmesser, min. (DMIN)
11 mm
Schnitttiefe, max. (CDX)
1.1 mm
Körperdurchmesser (BD)
8 mm
| Downloads | |
|---|---|
| L111_1020_01_EG55-DXF.DXF | Download |
| L111_1020_01_EG55-STP.STP | Download |
| L111_1020_01_EG55-ISO.XML | Download |
| L111_1020_01_EG55-DIN.XML | Download |
| Alle Dateien herunterladen | |
