L114.0200.1.02 EG55
Schneidplatte
Materialnummer L1140200102EG55

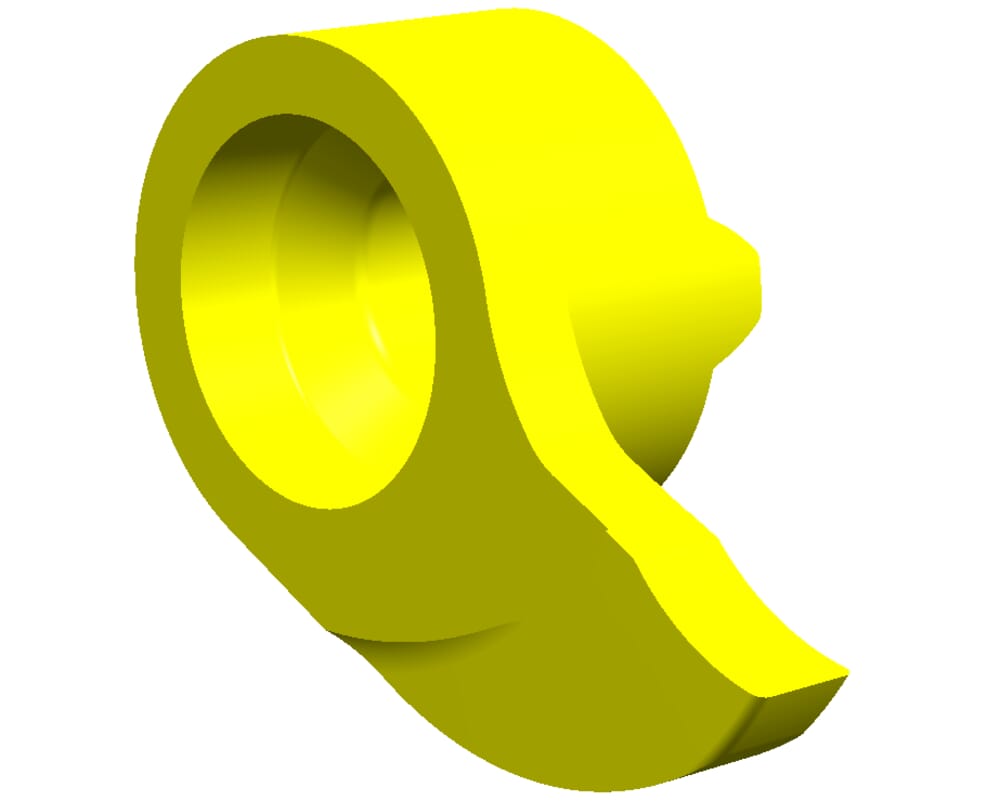

HORN Schneidplatte L114.0200.1.02 EG55 zum Drehen
Bitte beachten:Technologieinformationen
Einstellmaß radial (f)
11.3 mm
Kleinster Bohrungsdurchmesser (Dmin)
16.5 mm
Schneidplattenhöhe, Schneidplattendicke (s)
5.3 mm
Eckenradius (r)
0.2 mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
9 mm
Kopfmaß (a)
15.8 mm
Schneidbreite (w)
2 mm
Katalog_SSC
114090L
ISO_SSC
HORN114090$84L$$$$$
eclass-shortcut
21-18-20-11
Maximale Stechtiefe (tmax)
6.5 mm
| Downloads | |
|---|---|
| L1140200102_20230112_195506734.STP | Download |
| L1140200102_20210627_193340588.DXF | Download |
| Alle Dateien herunterladen | |
