L116.0080.00 EG55
Schneidplatte
Materialnummer L116008000EG55

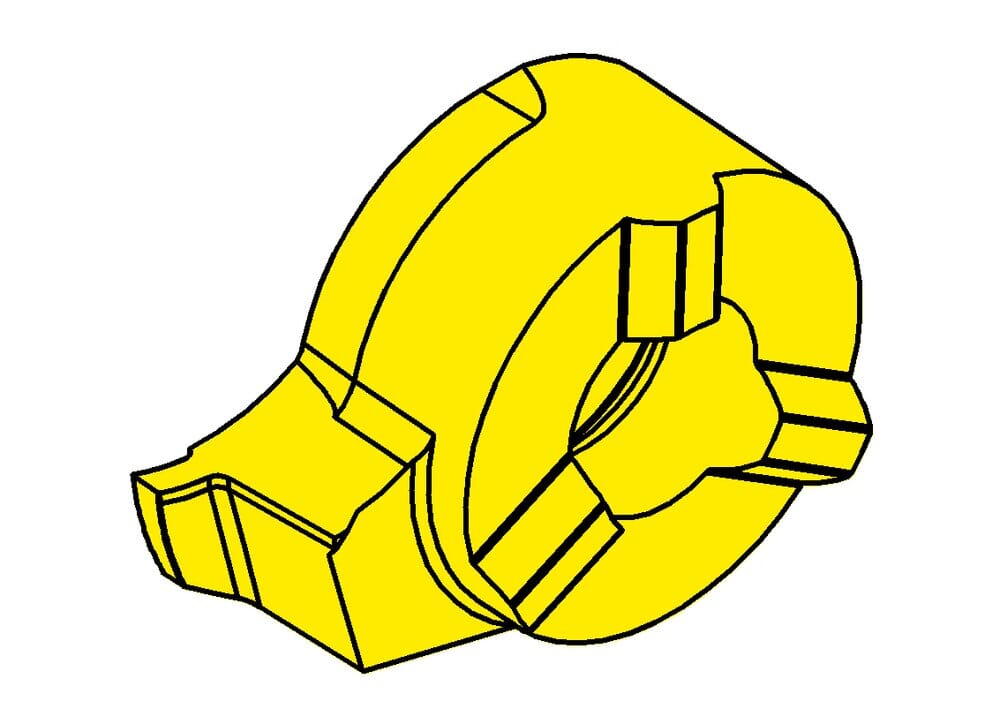

HORN Schneidplatte L116.0080.00 EG55 zum Drehen
Bitte beachten:Technologieinformationen
Kleinster Bohrungsdurchmesser (Dmin)
16
mm
Schneidplattenhöhe, Schneidplattendicke (s)
5.5
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
11
mm
Einstellmaß radial (f)
10.2
mm
Nennweite (Nw)
0.8
mm
Schneidbreite (w)
0.84
mm
Katalog_SSC
116110L
DIN_SSC
HORN-11611084L
ISO_SSC
HORN116110$84L$$$$$
Abstandsmaß Schneide (s1)
5.3
mm
eclass-shortcut
21-18-20-11
Maximale Stechtiefe (tmax)
1.3
mm
Kopfmaß (a)
15.7
mm
