L116.0090.00 EG55
Schneidplatte
Materialnummer L116009000EG55

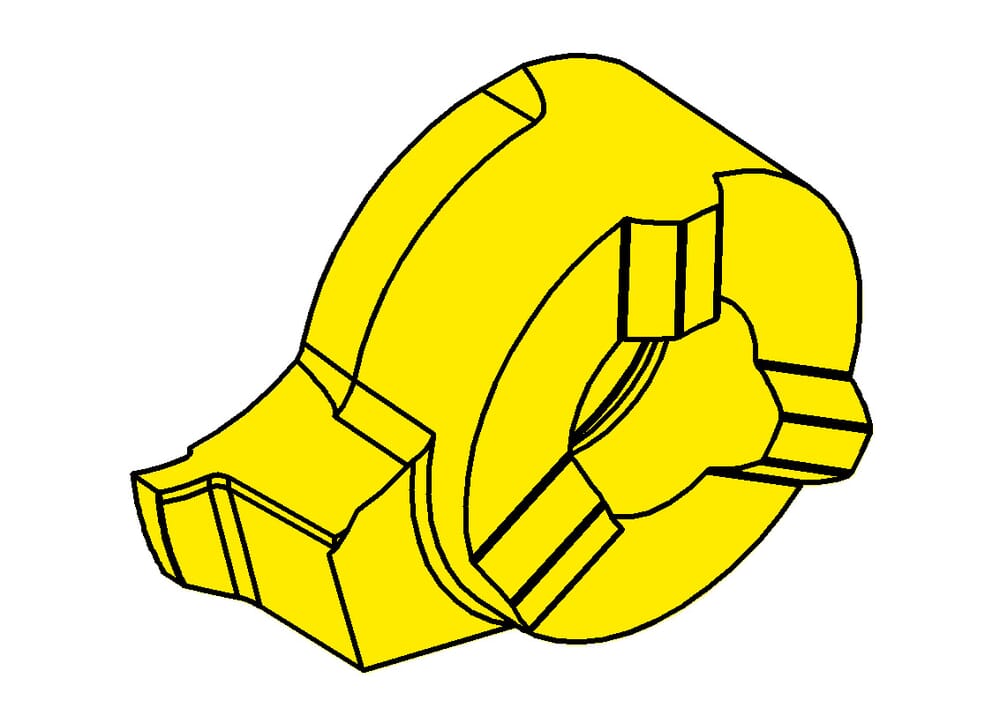

HORN Schneidplatte L116.0090.00 EG55 zum Drehen
Bitte beachten:Technologieinformationen
Nennweite (Nw)
0.9 mm
Kleinster Bohrungsdurchmesser (Dmin)
16 mm
Schneidplattenhöhe, Schneidplattendicke (s)
5.5 mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
11 mm
Einstellmaß radial (f)
10.2 mm
Kopfmaß (a)
15.7 mm
Schneidbreite (w)
0.94 mm
Katalog_SSC
116110L
ISO_SSC
HORN116110$84L$$$$$
Abstandsmaß Schneide (s1)
5.3 mm
eclass-shortcut
21-18-20-11
Maximale Stechtiefe (tmax)
1.5 mm
| Downloads | |
|---|---|
| L116_0090_00_EG55-DXF.DXF | Download |
| L116_0090_00_EG55-STP.STP | Download |
| L116_0090_00_EG55-ISO.XML | Download |
| L116_0090_00_EG55-DIN.XML | Download |
| Alle Dateien herunterladen | |
