L116.0250.00 MG12
Schneidplatte
Materialnummer L116025000MG12

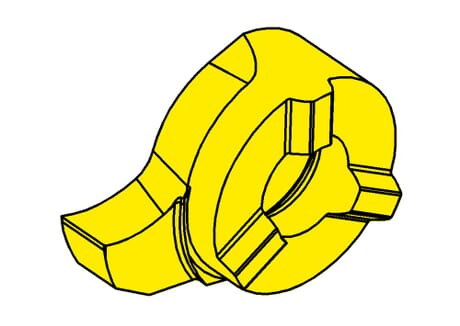

HORN Schneidplatte L116.0250.00 MG12 zum Fräsen und Drehen
Bitte beachten:Technologieinformationen
Zähnezahl (Z)
1
St.
Kleinster Bohrungsdurchmesser (Dmin)
16
mm
Schneidplattenhöhe, Schneidplattendicke (s)
5.3
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
11
mm
Einstellmaß radial (f)
10.2
mm
Schneidbreite (w)
2.5
mm
Katalog_SSC
116110L
DIN_SSC
HORN-11611084L
ISO_SSC
HORN116110$84L$$$$$
eclass-shortcut
21-18-20-11
Maximale Stechtiefe (tmax)
4.3
mm
Kopfmaß (a)
15.7
mm
Schneidkreisdurchmesser (Ds)
20.4
mm
| Downloads | |
|---|---|
| L116025000_20210630_125907512.STP | Download |
| L116025000_20210627_181438618.DXF | Download |
| Alle Dateien herunterladen | |
