L11P.0200.2.02 TH35
Schneidplatte
Materialnummer L11P0200202TH35

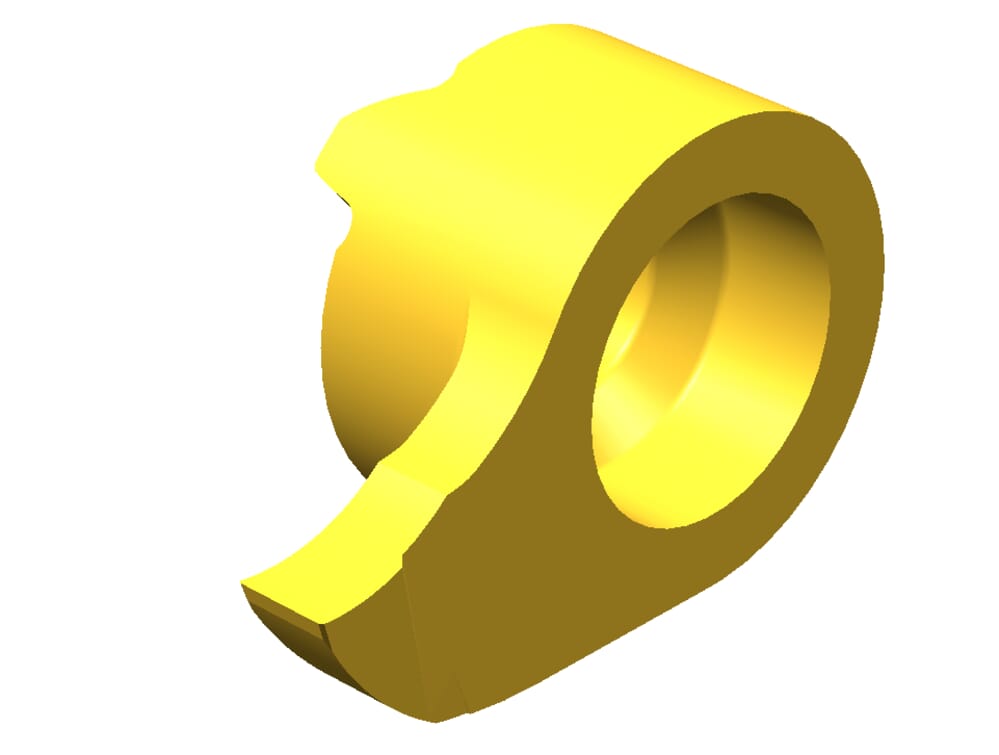

HORN Schneidplatte L11P.0200.2.02 TH35 zum Drehen
Bitte beachten:Technologieinformationen
ISO_SSC
HORN11P070$84L$$$$$
Kleinster Bohrungsdurchmesser (Dmin)
11.5
mm
Schneidplattenhöhe, Schneidplattendicke (s)
4.2
mm
Eckenradius (r)
0.2
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
7
mm
Einstellmaß radial (f)
7.5
mm
Schneidbreite (w)
2
mm
Katalog_SSC
11P070L
DIN_SSC
HORN-11P07084L
eclass-shortcut
21-18-20-11
Maximale Stechtiefe (tmax)
3.5
mm
Kopfmaß (a)
11
mm
| Downloads | |
|---|---|
| L11P0200202_20230112_194825409.STP | Download |
| L11P0200202.DXF | Download |
| Alle Dateien herunterladen | |
