L11P.0250.1.02 EG55
Schneidplatte
Materialnummer L11P0250102EG55

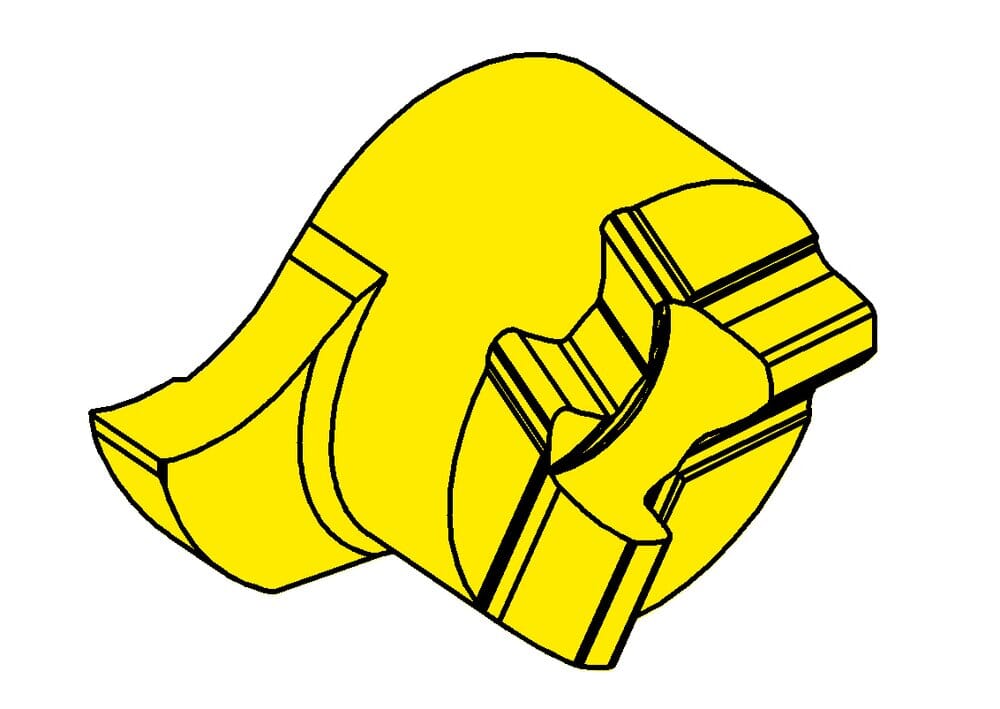

HORN Schneidplatte L11P.0250.1.02 EG55 zum Drehen
Bitte beachten:Technologieinformationen
ISO_SSC
HORN11P070$84L$$$$$
Kleinster Bohrungsdurchmesser (Dmin)
10.5
mm
Schneidplattenhöhe, Schneidplattendicke (s)
4.2
mm
Eckenradius (r)
0.2
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
7
mm
Einstellmaß radial (f)
6.5
mm
Schneidbreite (w)
2.5
mm
Katalog_SSC
11P070L
DIN_SSC
HORN-11P07084L
eclass-shortcut
21-18-20-11
Maximale Stechtiefe (tmax)
2.5
mm
Kopfmaß (a)
10
mm
| Downloads | |
|---|---|
| L11P0250102_20230112_194924439.STP | Download |
| L11P0250102.DXF | Download |
| Alle Dateien herunterladen | |
