LA315.0815.45.04R TN35
Wendeschneidplatte
Materialnummer LA31508154504RTN35

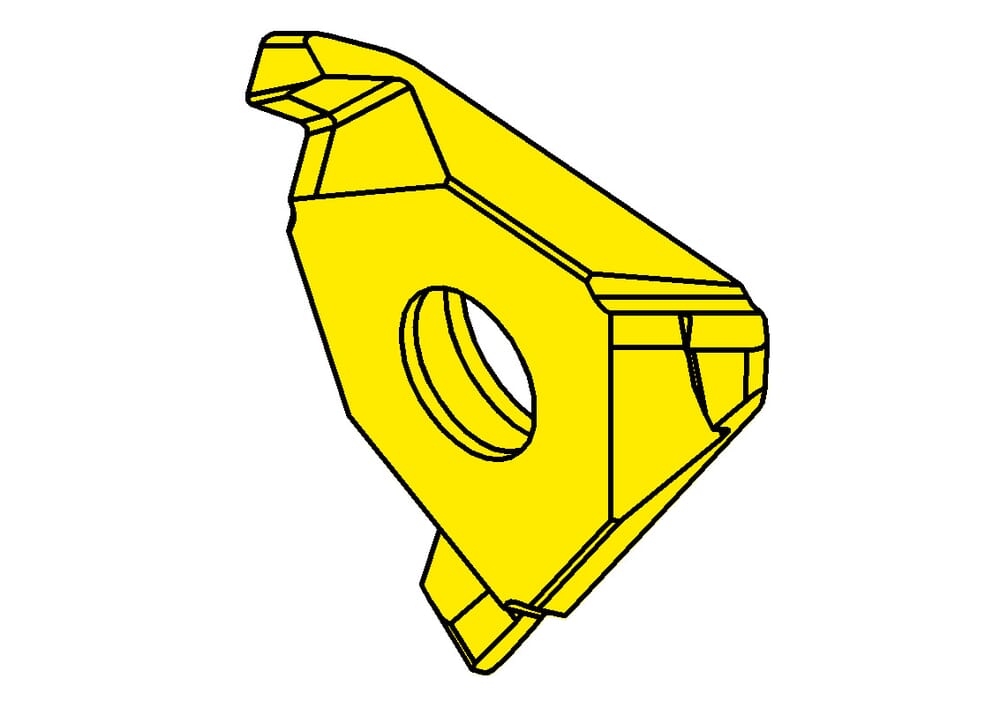

HORN Wendeschneidplatte LA315.0815.45.04R TN35 zum Drehen
Bitte beachten:Technologieinformationen
Maximale Stechtiefe (tmax)
1.6 mm
Kleinster Werkstückdurchmesser (Da min)
8 mm
ISO_SSC
HORN31503$051L$$$$$
Katalog_SSC
31503L
Plattensitzgröße (Größe)
3
Schneidbreite (w)
1.5 mm
Schneidplattenbreite (s)
3.25 mm
Eckenradius (r)
0.4 mm
eclass-shortcut
21-18-20-01
| Downloads | |
|---|---|
| LA315_0815_45_04R_TN35-DXF.DXF | Download |
| LA315_0815_45_04R_TN35-STP.STP | Download |
| LA315_0815_45_04R_TN35-ISO.XML | Download |
| LA315_0815_45_04R_TN35-DIN.XML | Download |
| Alle Dateien herunterladen | |
