LAH25A.16.2025.02
Materialnummer LAH25A16202502

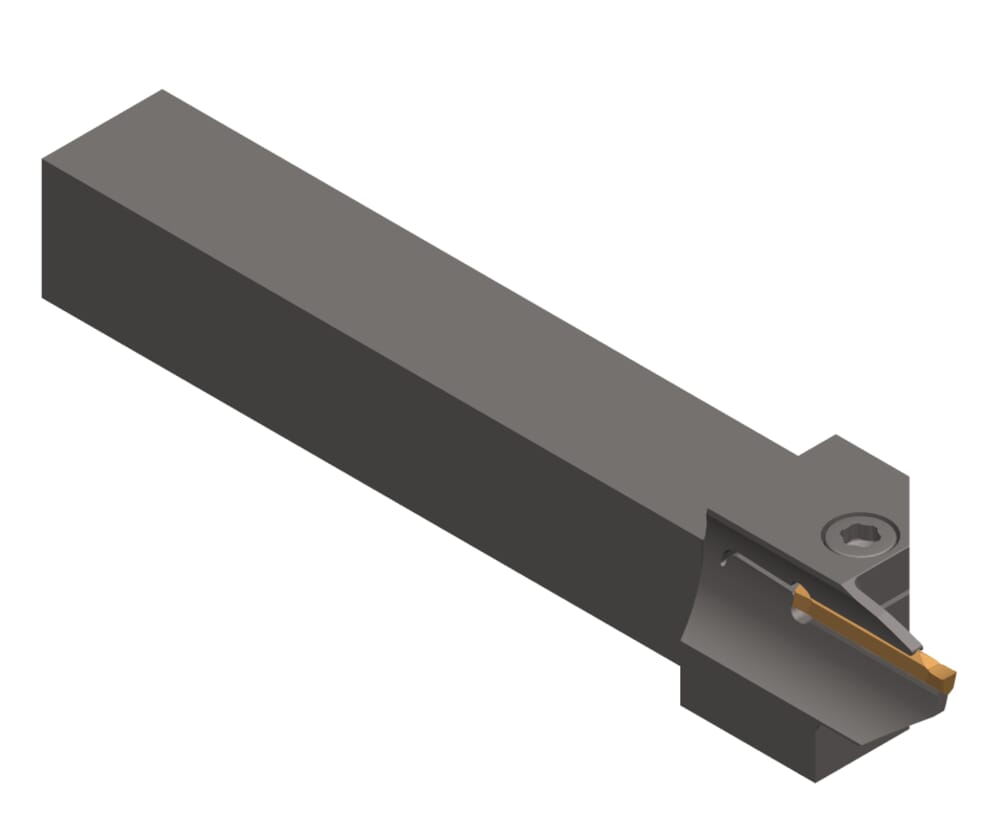

HORN LAH25A.16.2025.02 zum Drehen
Bitte beachten:Technologieinformationen
Kopflänge oben (inkl. Schneidplatte) (l2)
32 mm
eclass-shortcut
21-18-10-04
ISO_CCTMS
VKT01A1616$$$$
DIN_CCTMS
VKT16160105
Katalog_CCTWS
25A02
DIN_CCTWS
HORN-25A020008N
ISO_CCTWS
HORN25A020008N$$$$$
Schaftbreite (b)
16 mm
Spitzenhöhe (h1)
16.3 mm
Minimaler Startaußendurchmesser (Da min)
20 mm
Maximaler Startaußendurchmesser (Da max)
25 mm
Maximale Ein-, Abstechtiefe (tmax)
12 mm
Kopfhöhe (h3)
5 mm
Kopfbreite (b3)
20.5 mm
Schafthöhe (h)
16 mm
Größe (Größe)
2
Gesamtlänge (inkl. Schneidplatte) (l1)
120 mm
Einstellmaß Schneidenmitte (f2)
15.5 mm
Einstellmaß (f3)
16.5 mm
| Downloads | |
|---|---|
| LAH25A16202502_20210628_041849214.DXF | Download |
| LAH25A16202502_20230113_082512657.STP | Download |
| Alle Dateien herunterladen | |
