LS274.0535.06.20 TH35
Wendeschneidplatte
Materialnummer LS27405350620TH35

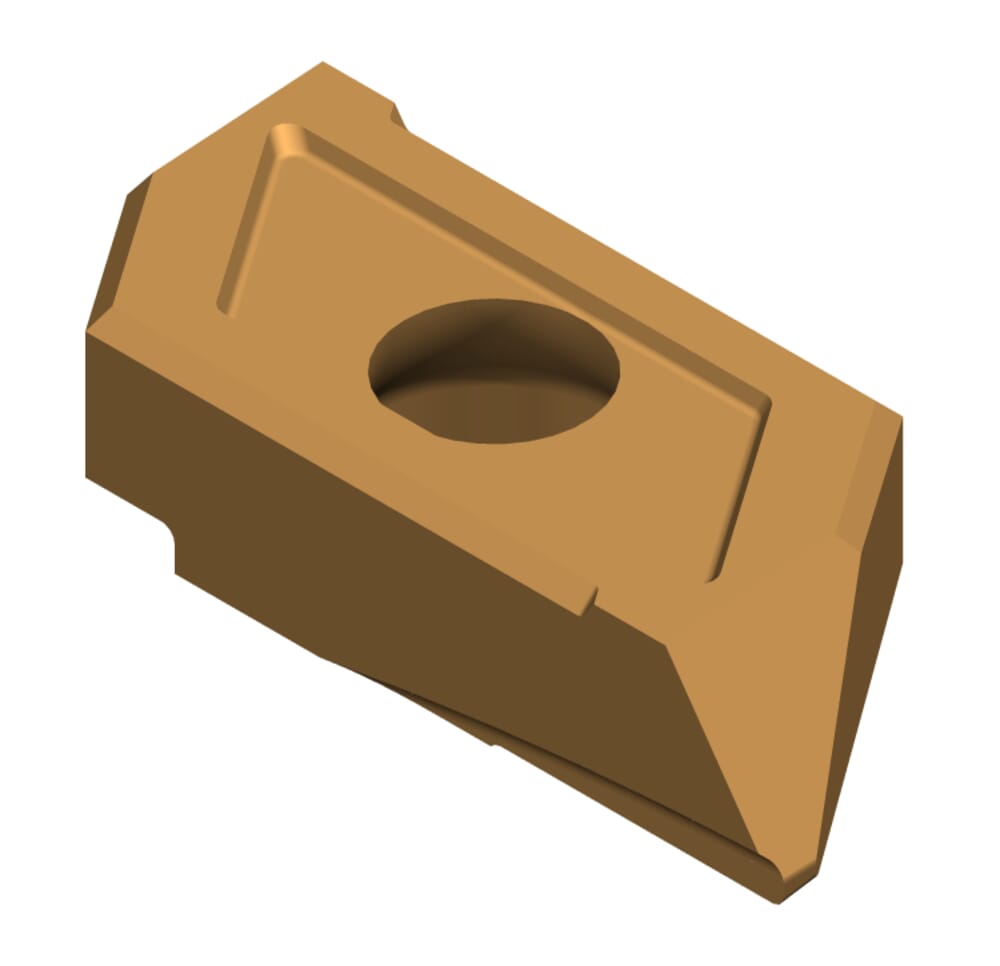

HORN Wendeschneidplatte LS274.0535.06.20 TH35 zum Drehen
Bitte beachten:Technologieinformationen
Wiperwinkel (α2)
0
°
maximale Zustellung (ap) (ap)
6
mm
Eckenradius (r)
0.2
mm
Schneidbreite (w)
0.5
mm
Plattensitzgröße (Größe)
4
Katalog_SSC
274040L
DIN_SSC
HORN-274040000L
ISO_SSC
HORN274040000L$$$$$
eclass-shortcut
21-18-20-03
Spanwinkel (γ)
5
°
Abstechschräge (α1)
35
°
Absetzung (a)
0.1
mm
| Downloads | |
|---|---|
| LS27405350620_20240117_012331982.STP | Download |
| LS27405350620_20210629_234610761.DXF | Download |
| Alle Dateien herunterladen | |
