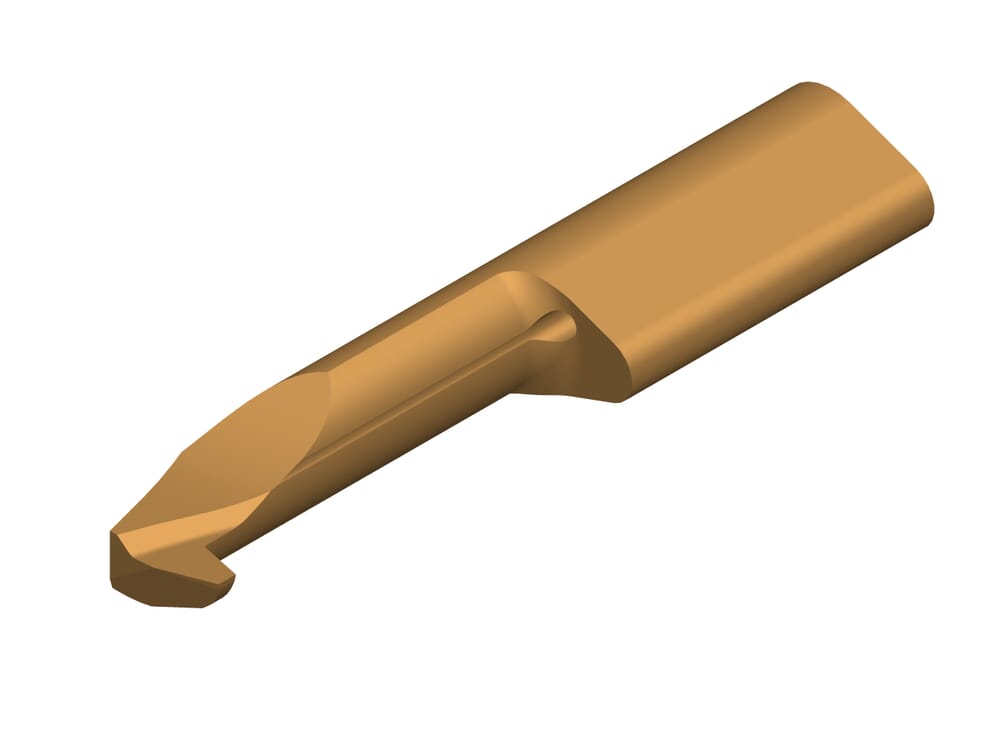

R109.1730.3.7 TH35
Schneidplatte
Materialnummer R109173037TH35
HORN Schneidplatte R109.1730.3.7 TH35 zum Gewinden
Bitte beachten:Technologieinformationen
Steigung (P)
3
mm
Kleinster Bohrungsdurchmesser (Dmin)
7
mm
Einstellmaß Länge (E)
1.2
mm
Schneidplattenbreite (a)
6.7
mm
Einstellmaß radial (f)
3.8
mm
Halsdurchmesser (d)
4.3
mm
Katalog_SSC
109140
DIN_SSC
HORN-10914095N
ISO_SSC
HORN109140$95N$$$$$
eclass-shortcut
21-18-20-11
Schneidplatten Gesamtlänge (l5)
38
mm
number-of-teeth
1
St.
Halslänge (l2)
20
mm
| Downloads | |
|---|---|
| R109173037_20210630_175024709.STP | Download |
| R109173037_20210628_182013700.DXF | Download |
| Alle Dateien herunterladen | |
