R114.1002.HF.P PD75
Schneidplatte
Materialnummer R1141002HFPPD75

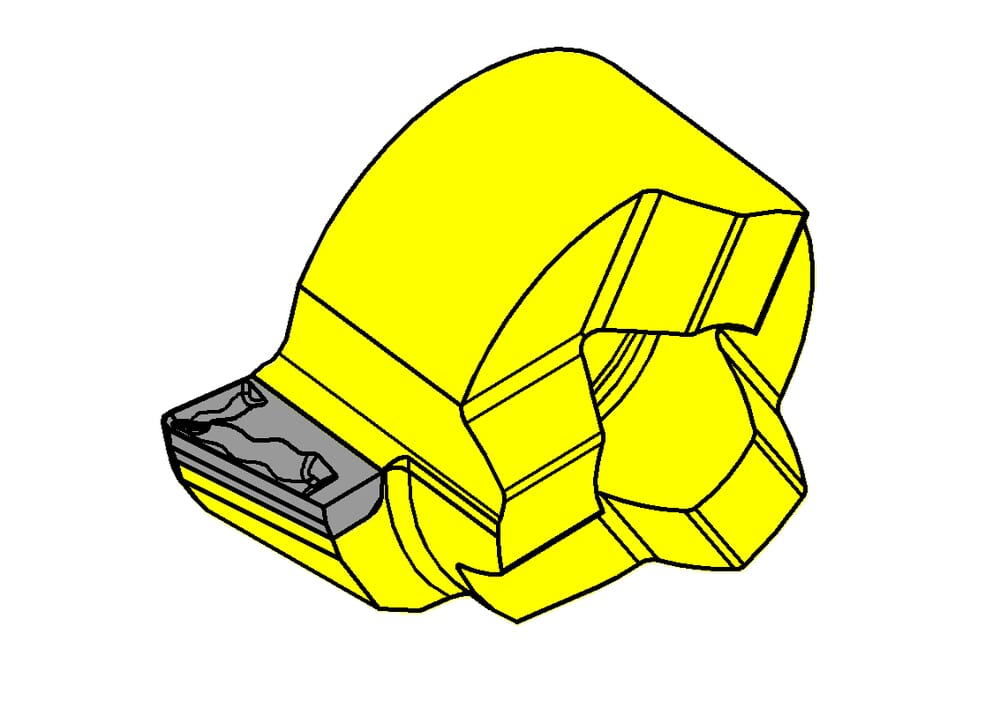

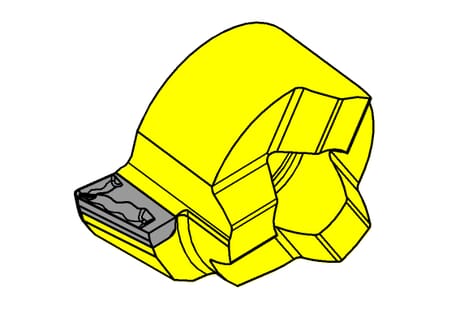

HORN Schneidplatte R114.1002.HF.P PD75 zum Drehen
Bitte beachten:Technologieinformationen

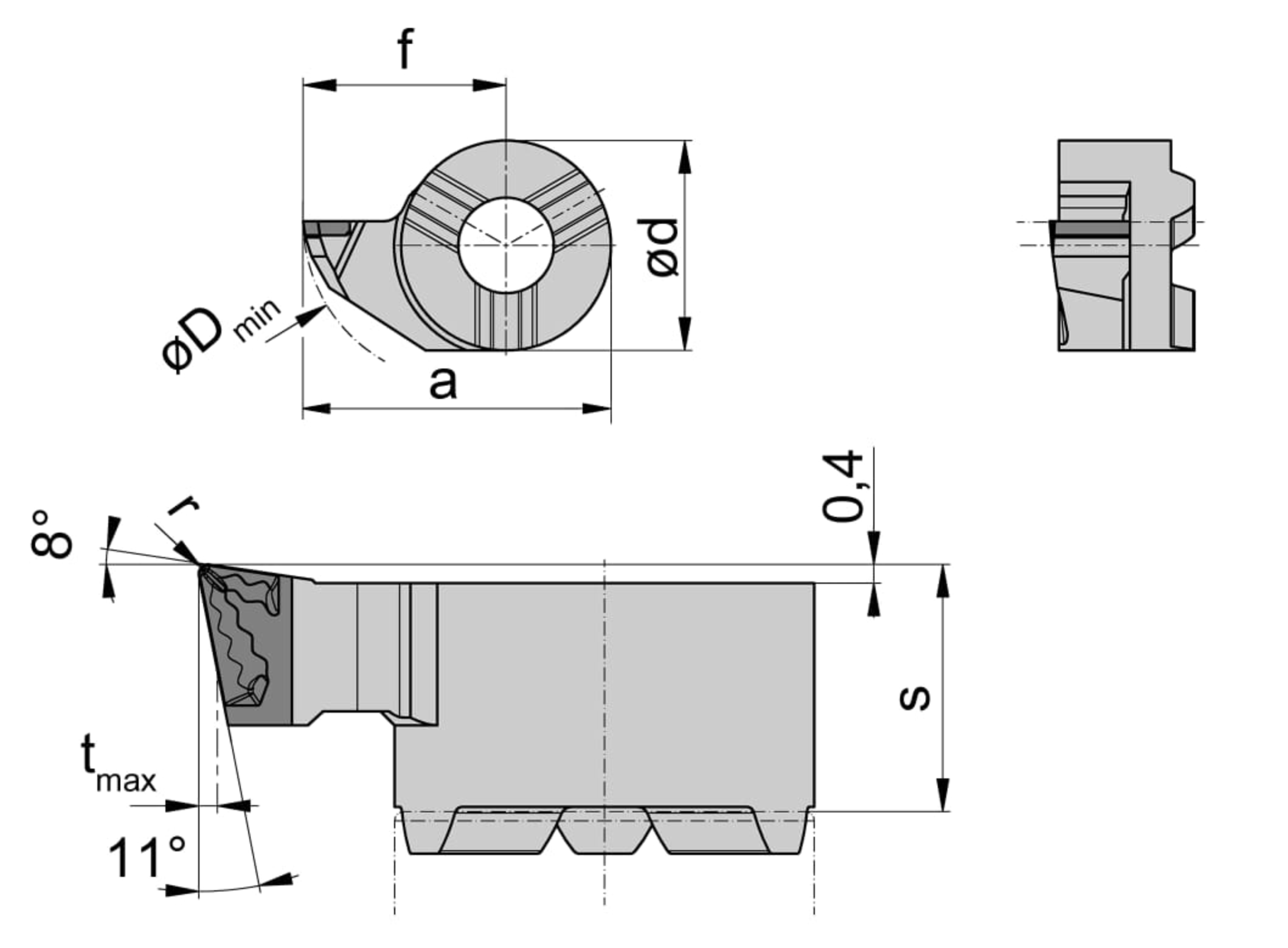

Kleinster Bohrungsdurchmesser (Dmin)
13.8
mm
Schneidplattenhöhe, Schneidplattendicke (s)
5.3
mm
Eckenradius (r)
0.2
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
9
mm
Einstellmaß radial (f)
8.7
mm
Katalog_SSC
114090R
DIN_SSC
HORN-11409084R
ISO_SSC
HORN114090$84R$$$$$
eclass-shortcut
21-18-20-11
Maximale Stechtiefe (tmax)
0.4
mm
Kopfmaß (a)
13.2
mm
| Downloads | |
|---|---|
| R1141002HFP_20230113_215859388.STP | Download |
| R1141002HFP.DXF | Download |
| Alle Dateien herunterladen | |
