R315.1325.01 TN35
Wendeschneidplatte
Materialnummer R315132501TN35

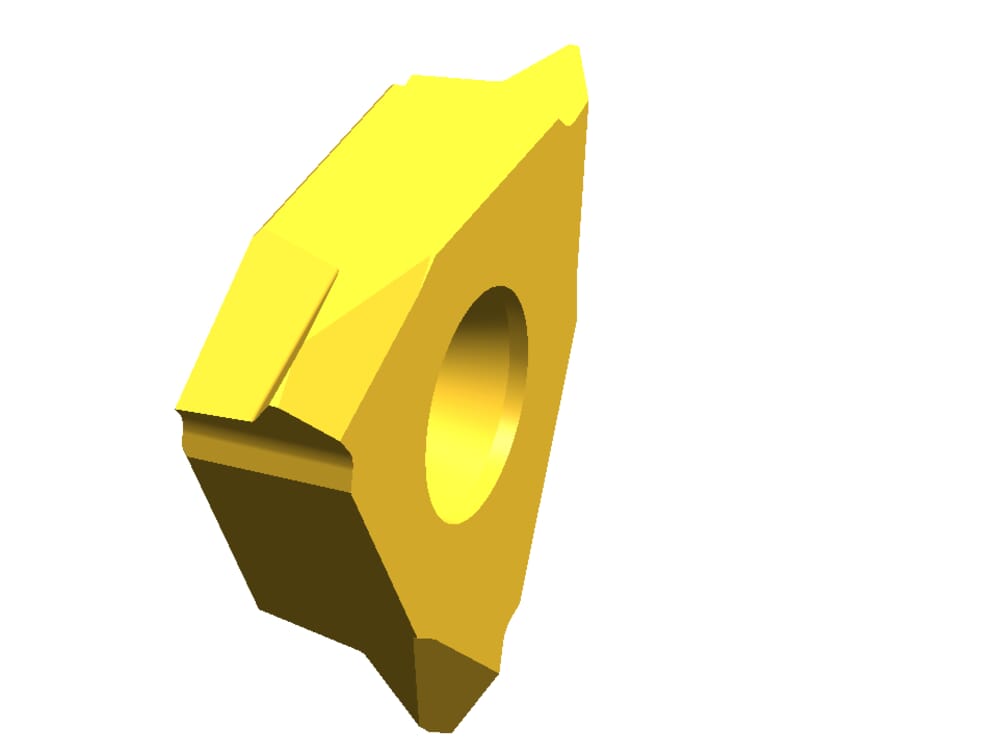

HORN Wendeschneidplatte R315.1325.01 TN35 zum Gewinden
Bitte beachten:Technologieinformationen
Steigung (P)
2.5
mm
Kleinster Bohrungsdurchmesser (Dmin)
43
mm
Schneidplattenhöhe, Schneidplattendicke (s)
5.45
mm
Einstellmaß Länge (E)
4.25
mm
Plattensitzgröße (Größe)
5
Katalog_SSC
31505R
DIN_SSC
HORN-31505051R
ISO_SSC
HORN31505$051R$$$$$
eclass-shortcut
21-18-20-01
Profil-, Gewindetiefe (tmax)
1.35
mm
Breite am Gewindegrund (b)
0.31
mm
| Downloads | |
|---|---|
| R315132501_20240117_002632284.STP | Download |
| R315132501_20210628_214216761.DXF | Download |
| Alle Dateien herunterladen | |
