RAK25A.2530.04.IK
Kassette
Materialnummer RAK25A253004IK

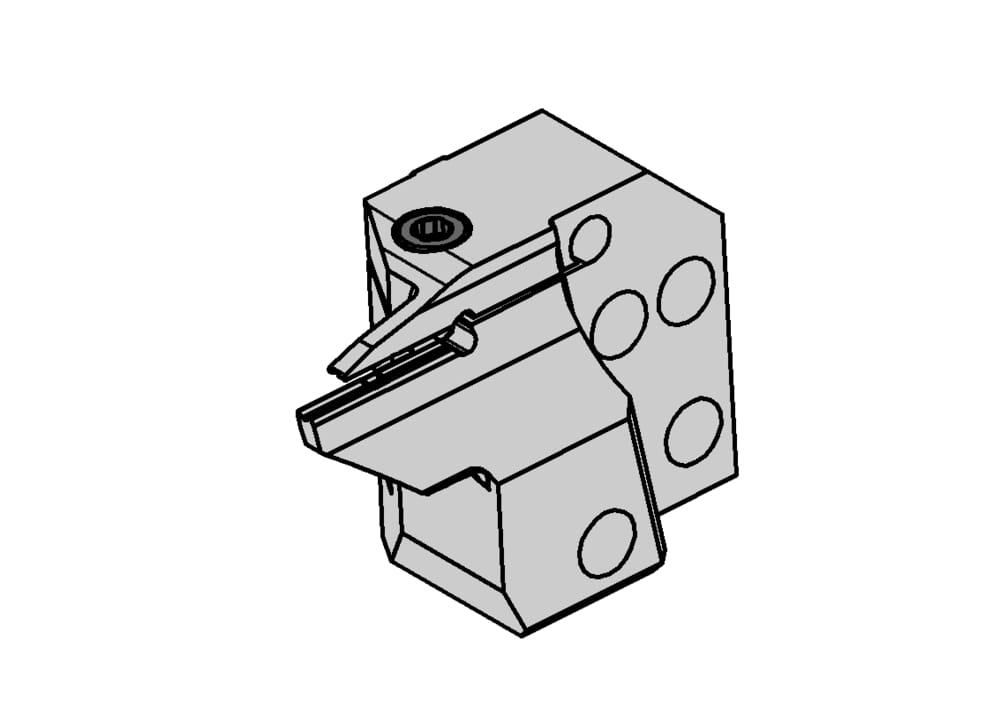

HORN Kassette RAK25A.2530.04.IK zum Drehen
Bitte beachten:Technologieinformationen

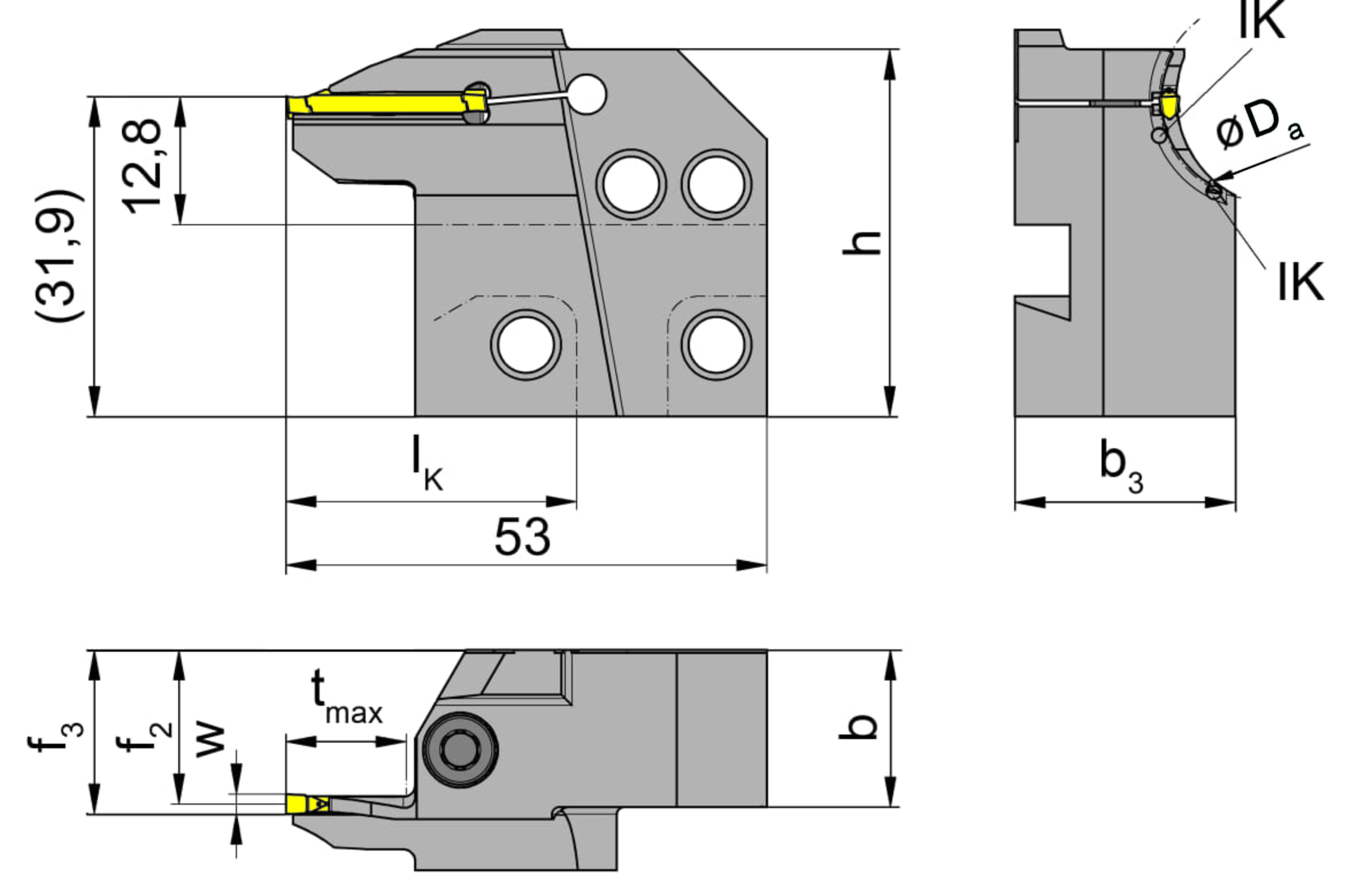

Schneidbreite (w)
4
mm
Plattensitzgröße (Größe)
4
Katalog_CCTMS
220001
ISO_CCTMS
HORN22000193$$
DIN_CCTMS
HORN-22000193
Katalog_CCTWS
25A04
DIN_CCTWS
HORN-25A040008N
ISO_CCTWS
HORN25A040008N$$$$$
Einstellmaß von Anlage Kassette (Formel) (f3)
f2+w/2
eclass-shortcut
21-18-10-04
Minimaler Startaußendurchmesser (Da min)
25
mm
Maximaler Startaußendurchmesser (Da max)
30
mm
Maximale Stechtiefe (tmax)
17
mm
Länge Anlage Kassette bis Schneide (lK)
34
mm
Kassettendicke (b3)
24
mm
Höhe (h)
38.6
mm
Einstellmaß Schneidenmitte (f2)
15.1
mm
Breite (b)
15.7
mm
