RH224.1616.05.62.IK
Klemmhalter
Materialnummer RH22416160562IK

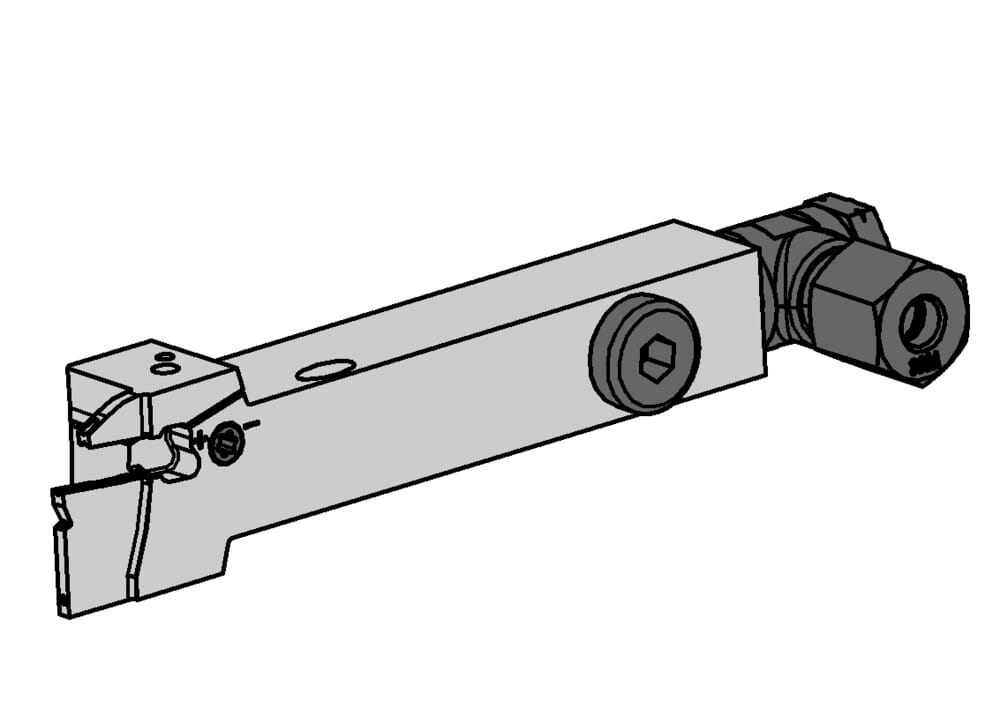

HORN Klemmhalter RH224.1616.05.62.IK zum Drehen
Bitte beachten:Technologieinformationen

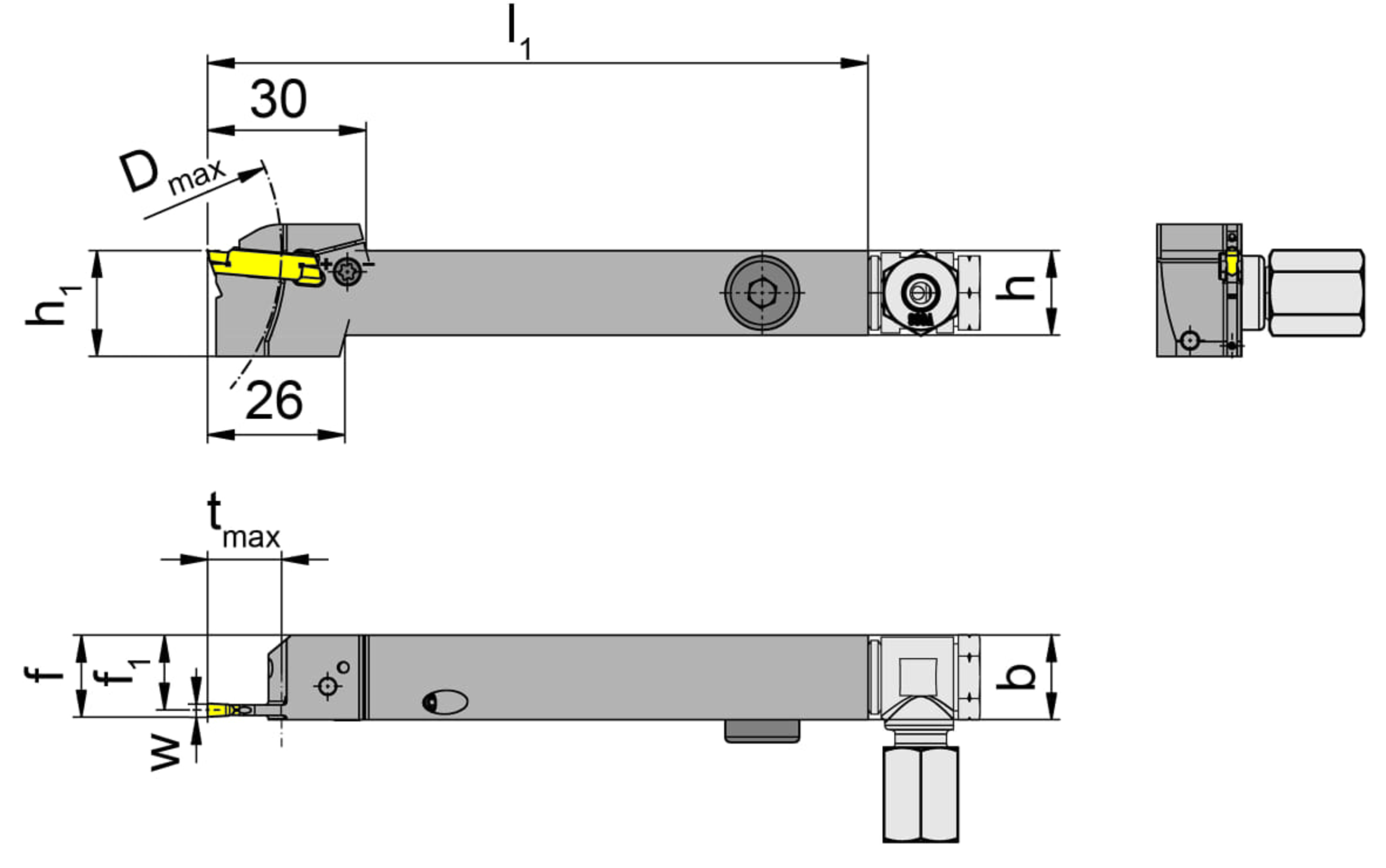

Maximaler Werkstückdurchmesser (Dmax)
80
mm
Schneidbreite (w)
2.5
mm
ISO_CCTMS
VKT01A1616$$$$
DIN_CCTMS
VKT16160115
Katalog_CCTWS
224028
DIN_CCTWS
HORN-224020058N
ISO_CCTWS
HORN224020058N$$$$$
Einstellmaß (Formel) (f)
f1+w/2
Spitzenhöhe (h1)
16
mm
Maximale Stechtiefe (tmax)
14
mm
Schafthöhe (h)
16
mm
Gesamtlänge (inkl. Schneidplatte) (l1)
125
mm
Einstellmaß Schneidenmitte (f1)
14.2
mm
Schaftbreite (b)
16
mm
| Downloads | |
|---|---|
| RH22416160562IK_20230116_160554074.STP | Download |
| Alle Dateien herunterladen | |
