RHC316.2525.S3.03
Klemmhalter
Materialnummer RHC3162525S303
HORN Klemmhalter RHC316.2525.S3.03 zum Drehen
Bitte beachten:Technologieinformationen
Maximale Stechtiefe (tmax)
8
mm
Plattensitzgröße (Größe)
3
ISO_CCTMS
VKT01A2525$$$$
DIN_CCTMS
VKT25250105
Katalog_CCTWS
S31603L
DIN_CCTWS
HORN-S31603000L
ISO_CCTWS
HORNS31603$000L$$$$$
eclass-shortcut
21-18-10-04

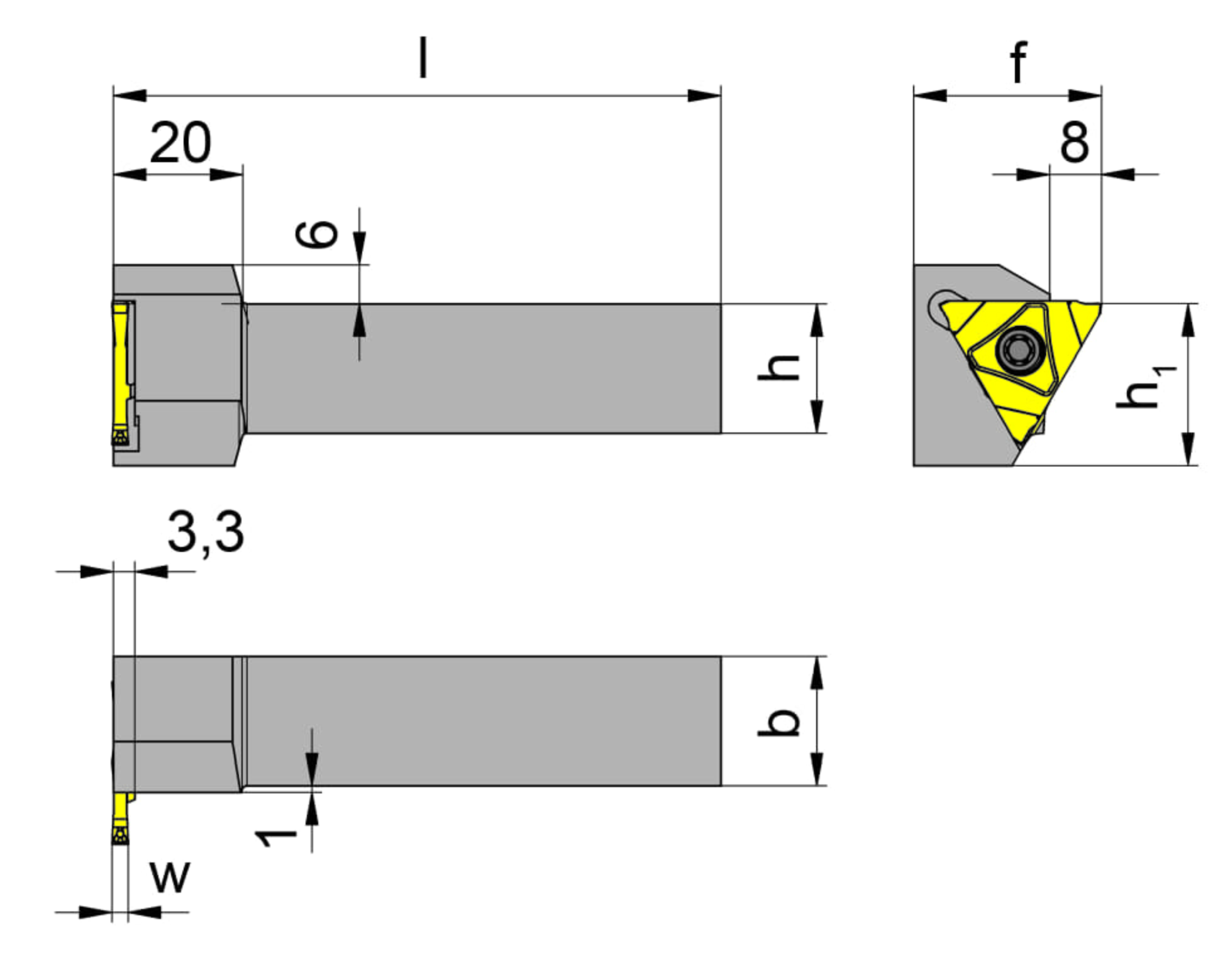

Spitzenhöhe (h1)
25
mm
Schafthöhe (h)
25
mm
Gesamtlänge (ohne Schneidplatte) (l)
150
mm
Einstellmaß (f)
34
mm
Schaftbreite (b)
25
mm
| Downloads | |
|---|---|
| RHC3162525S303_20240117_043517848.STP | Download |
| RHC3162525S303_20210629_012628109.DXF | Download |
| Alle Dateien herunterladen | |
