S117.1597.03.18.B1 AN45
Schneidplatte
Materialnummer S11715970318B1AN45

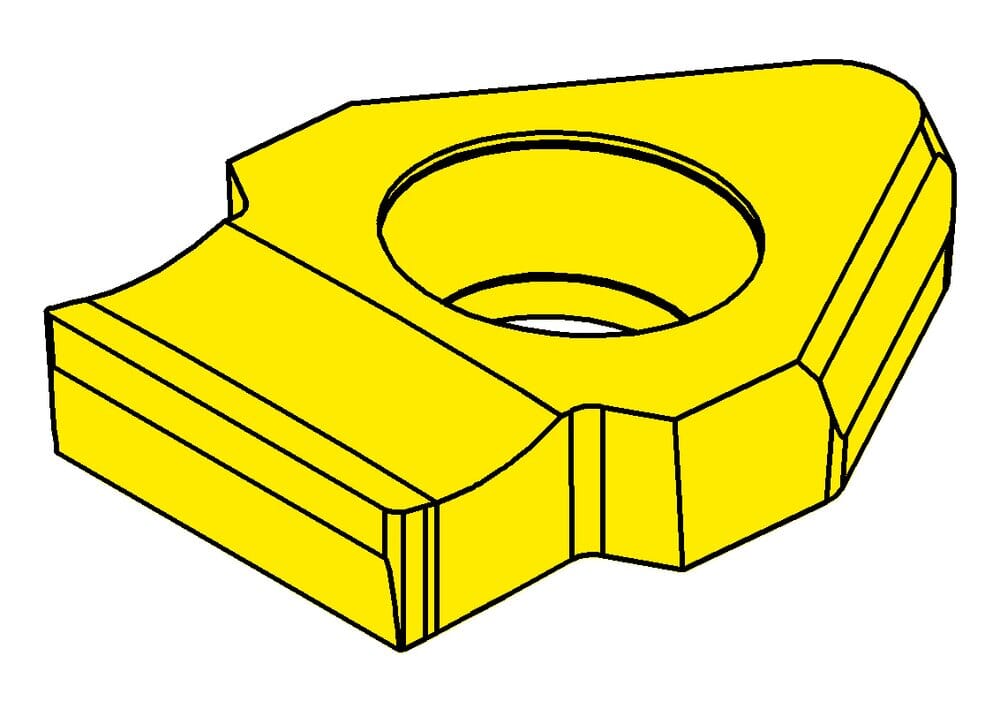

HORN Schneidplatte S117.1597.03.18.B1 AN45 zum Nutstoßen
Bitte beachten:Technologieinformationen
Stoßbreite (w)
15.97 mm
Kleinster Bohrungsdurchmesser (Dmin)
40 mm
Gesamtlänge (l)
28.6 mm
Eckenradius (r)
0.3 mm
Nennweite (Nw)
16 mm
Form (Form)
H
Katalog_SSC
117H005
ISOSSC
HORN117H01050N$$$$$
eclass-shortcut
21-18-20-11
Schneidplattenanlage von Mitte (f)
15.6 mm
Maximale Stechtiefe (tmax)
6.8 mm
| Downloads | |
|---|---|
| S117_1597_03_18_B1_AN45-DXF.DXF | Download |
| S117_1597_03_18_B1_AN45-STP.STP | Download |
| S117_1597_03_18_B1_AN45-ISO.XML | Download |
| S117_1597_03_18_B1_AN45-DIN.XML | Download |
| Alle Dateien herunterladen | |
