H224.3201.01
Klemmhalter
Materialnummer H224320101

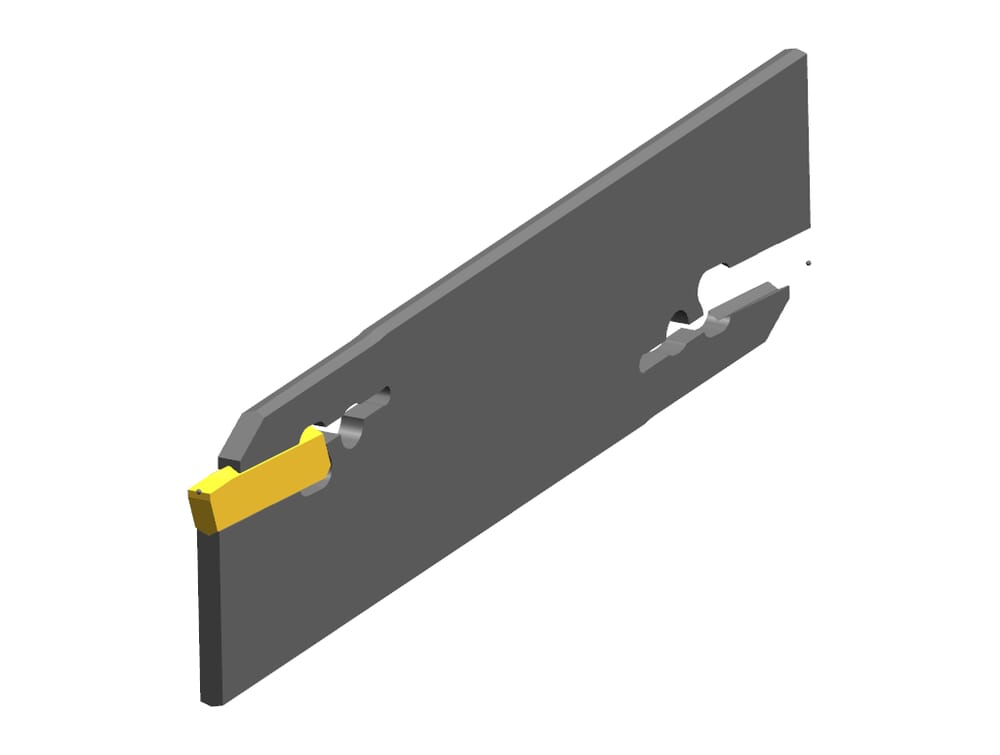

HORN Klemmhalter H224.3201.01 zum Drehen
Bitte beachten:Technologieinformationen
eclass-shortcut
21-18-10-90

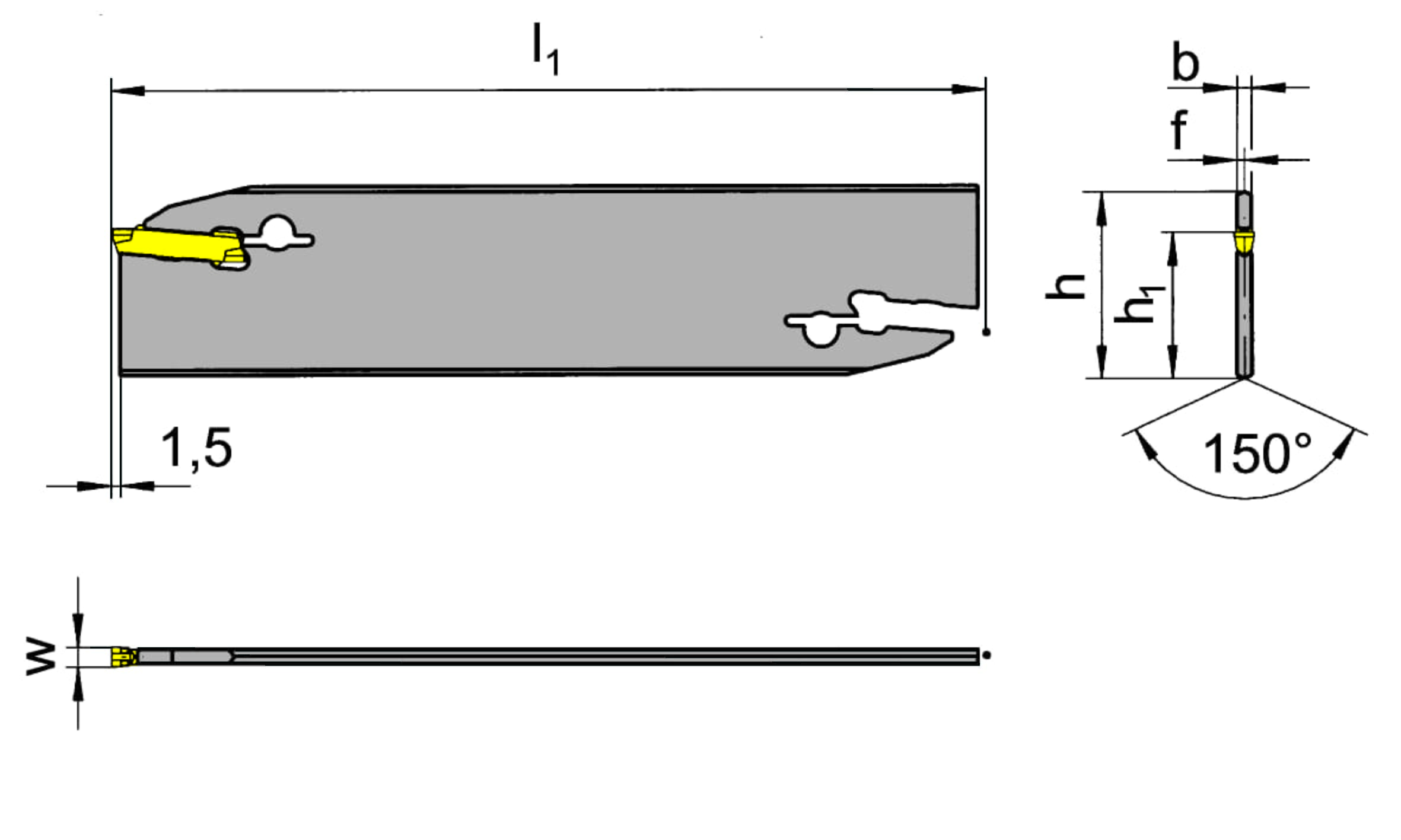

Schneidbreite (w)
2
mm
Plattensitzgröße (Größe)
1
ISO_CCTMS
PMU01C0320$$$$
DIN_CCTMS
PMU03200105
Katalog_CCTWS
224018
DIN_CCTWS
HORN-224010058N
ISO_CCTWS
HORN224010058N$$$$$
Spannbereich Maximum (Spannbereich)
2.4
mm
Spannbereich Minimum (Spannbereich)
2
mm
Spitzenhöhe (h1)
24.6
mm
Maximale Ein-, Abstechtiefe (tmax)
18
mm
Kopfhöhe (h)
32
mm
Gesamtlänge (inkl. Schneidplatte) (l1)
147
mm
Einstellmaß (f)
0.7
mm
Breite / Dicke Schwert (b)
1.5
mm
