H100.3203.8.03.IK

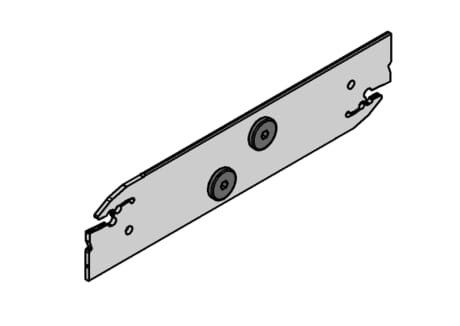

Stechschwert mit IK
Materialnummer H1003203803IK
HORN Stechschwert mit IK H100.3203.8.03.IK zum Drehen
Bitte beachten:Technologieinformationen
Maximale Ein-, Abstechtiefe (tmax)
60
mm
eclass-shortcut
21-18-10-04
ISO_CCTMS
PMU01C0320$$$$
DIN_CCTMS
PMU03200115
Katalog_CCTWS
100039;100038
DIN_CCTWS
HORN-100030059N;HORN-100030058N
ISO_CCTWS
HORN100030059N$$$$$;HORN100030058N$$$$$

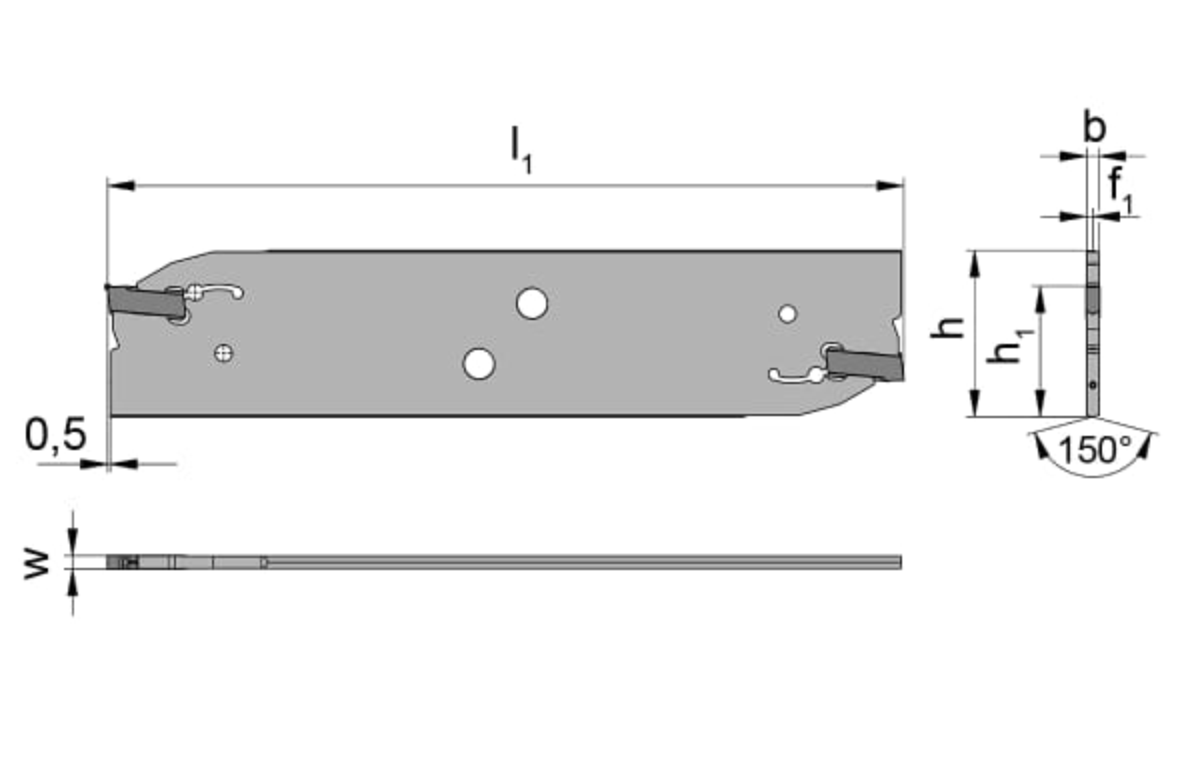

Spitzenhöhe (h1)
24.8
mm
Kopfhöhe (h)
32
mm
Größe (Größe)
3
Gesamtlänge (inkl. Schneidplatte) (l1)
150
mm
Einstellmaß (f1)
1.15
mm
Breite / Dicke Schwert (b)
2.3
mm
| Downloads | |
|---|---|
| H1003203803IK.DXF | Download |
| H1003203803IK_20210630_090007999.STP | Download |
| Alle Dateien herunterladen | |
