LH100.2020.3.22.IK
Klemmhalter
Materialnummer LH1002020322IK

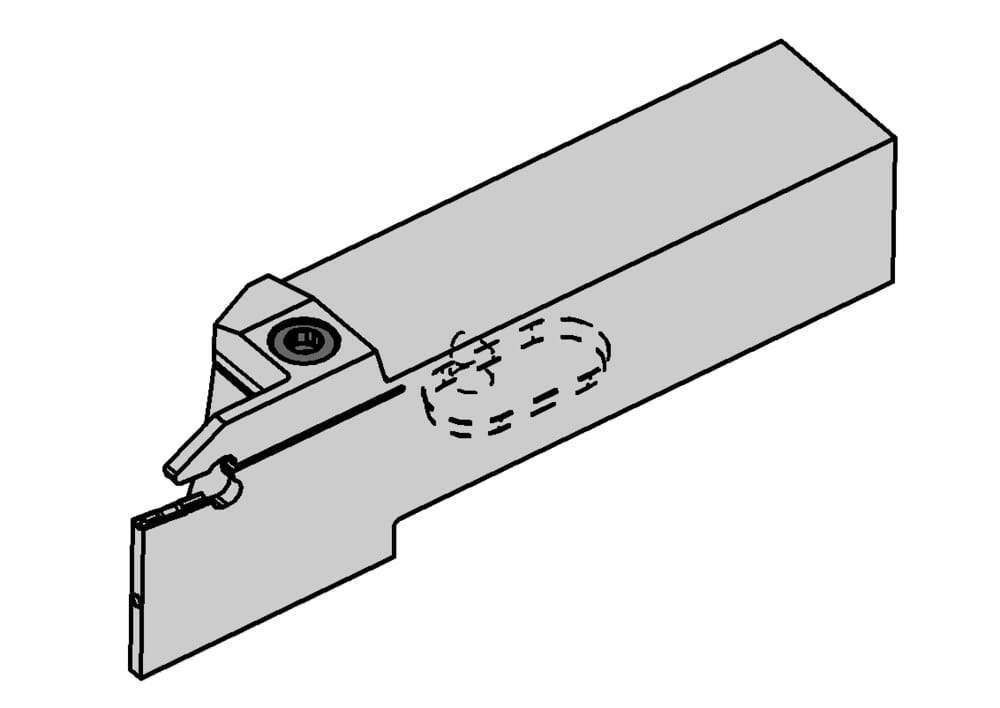

HORN Klemmhalter LH100.2020.3.22.IK zum Drehen
Bitte beachten:Technologieinformationen

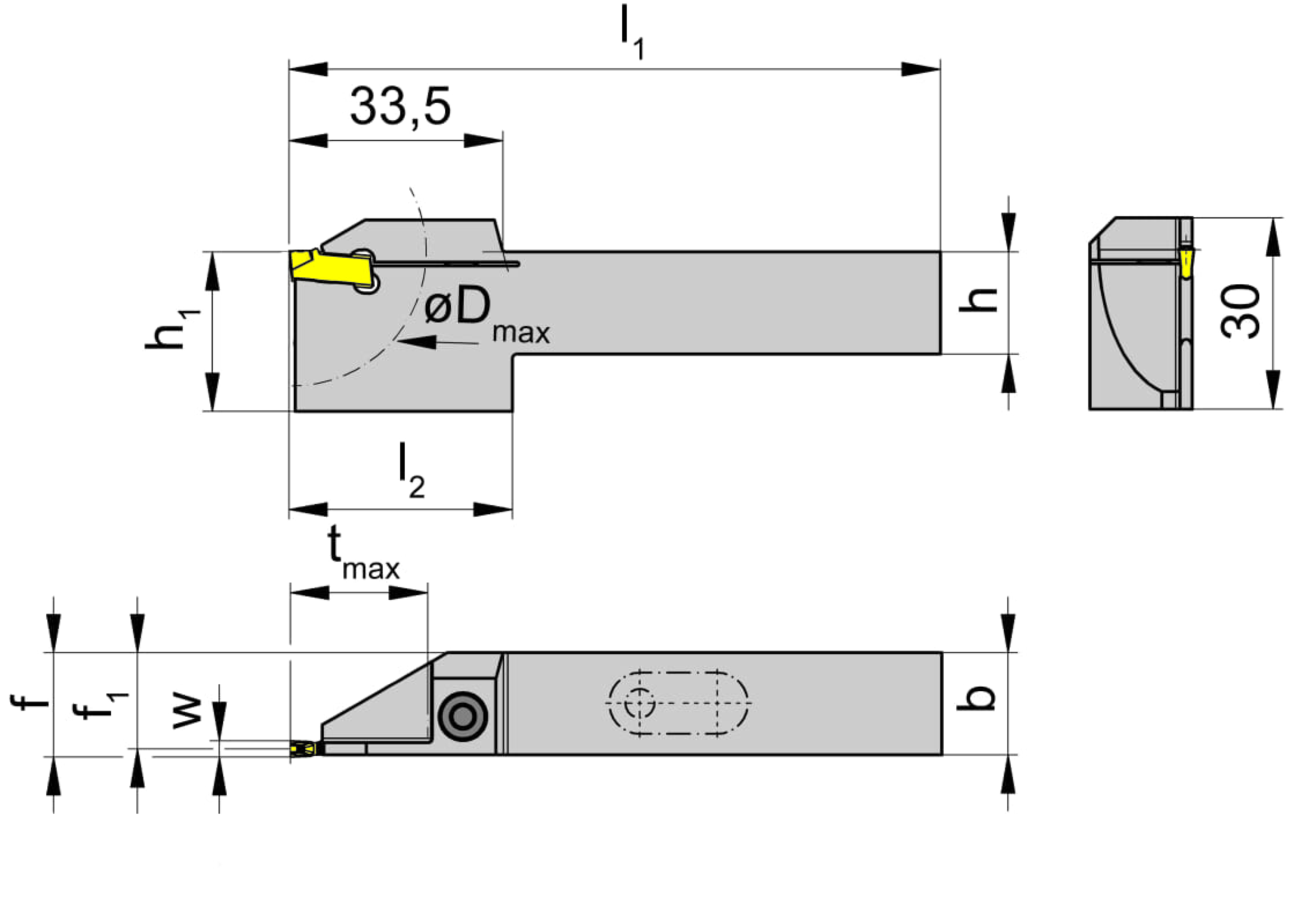

Spitzenhöhe (h1)
25
mm
eclass-shortcut
21-18-10-04
ISO_CCTMS
VKT01A2020$$$$
DIN_CCTMS
VKT20200115
Katalog_CCTWS
100029
DIN_CCTWS
HORN-100020059N
ISO_CCTWS
HORN100020059N$$$$$
Kopflänge unten (inkl. Schneidplatte) (l2)
35
mm
Einstellmaß (Formel) (f)
f1+w/2
Maximaler Werkstückdurchmesser (Dmax)
42
mm
Maximale Ein-, Abstechtiefe (tmax)
21.5
mm
Schafthöhe (h)
20
mm
Größe (Größe)
2
Gesamtlänge (inkl. Schneidplatte) (l1)
102
mm
Einstellmaß Schneidenmitte (f1)
19.05
mm
Schaftbreite (b)
20
mm
| Downloads | |
|---|---|
| LH1002020322IK.DXF | Download |
| LH1002020322IK_20230113_124510416.STP | Download |
| Alle Dateien herunterladen | |
