R218.2525.2.05.IK
Klemmhalter
Materialnummer R2182525205IK

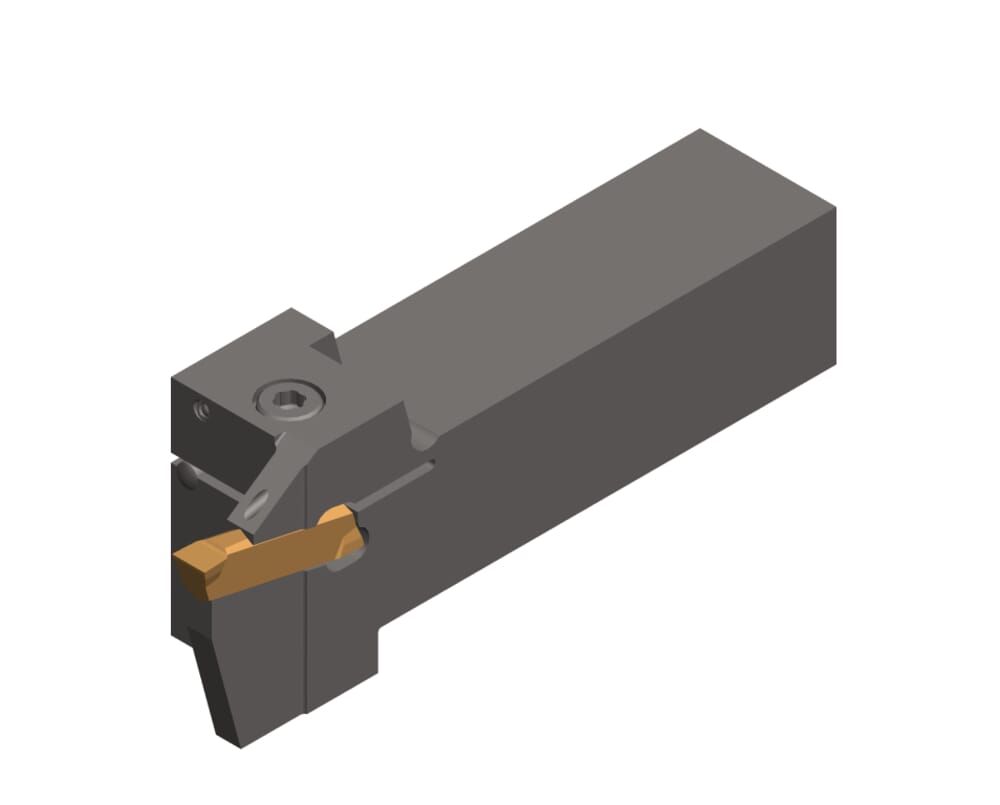

HORN Klemmhalter R218.2525.2.05.IK zum Drehen
Bitte beachten:Technologieinformationen
Kopflänge unten (inkl. Schneidplatte) (l2)
32
mm
eclass-shortcut
21-18-10-04
Plattensitzgröße (Größe)
5
ISO_CCTMS
VKT01A2525$$$$
DIN_CCTMS
VKT25250115
Katalog_CCTWS
229050;229051
DIN_CCTWS
HORN-229050108N;HORN-229051108N
ISO_CCTWS
HORN229050108N$$$$$;HORN229051108N$$$$$
Kopflänge oben (inkl. Schneidplatte) (l3)
43.5
mm
Einstellmaß (Formel) (f)
f1+w/2
Spitzenhöhe (h1)
32
mm
Maximale Ein-, Abstechtiefe (tmax)
18
mm
Schafthöhe (h)
25
mm
Gesamtlänge (inkl. Schneidplatte) (l1)
116
mm
Einstellmaß Schneidenmitte (f1)
22.2
mm
Schaftbreite (b)
25
mm
| Downloads | |
|---|---|
| R2182525205IK_20210628_203734504.DXF | Download |
| R2182525205IK_20230114_030036663.STP | Download |
| Alle Dateien herunterladen | |
