B116.0016.01
Klemmhalter
Materialnummer B116001601

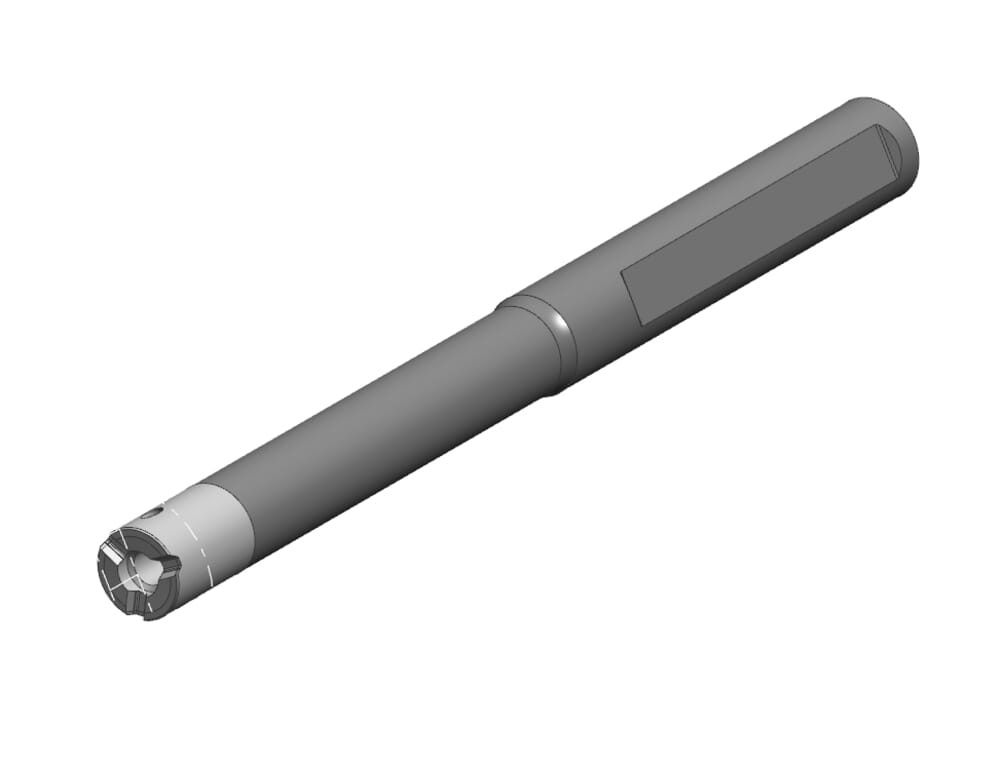

HORN Klemmhalter B116.0016.01 zum Drehen
Bitte beachten:Technologieinformationen
eclass-shortcut
21-18-10-05

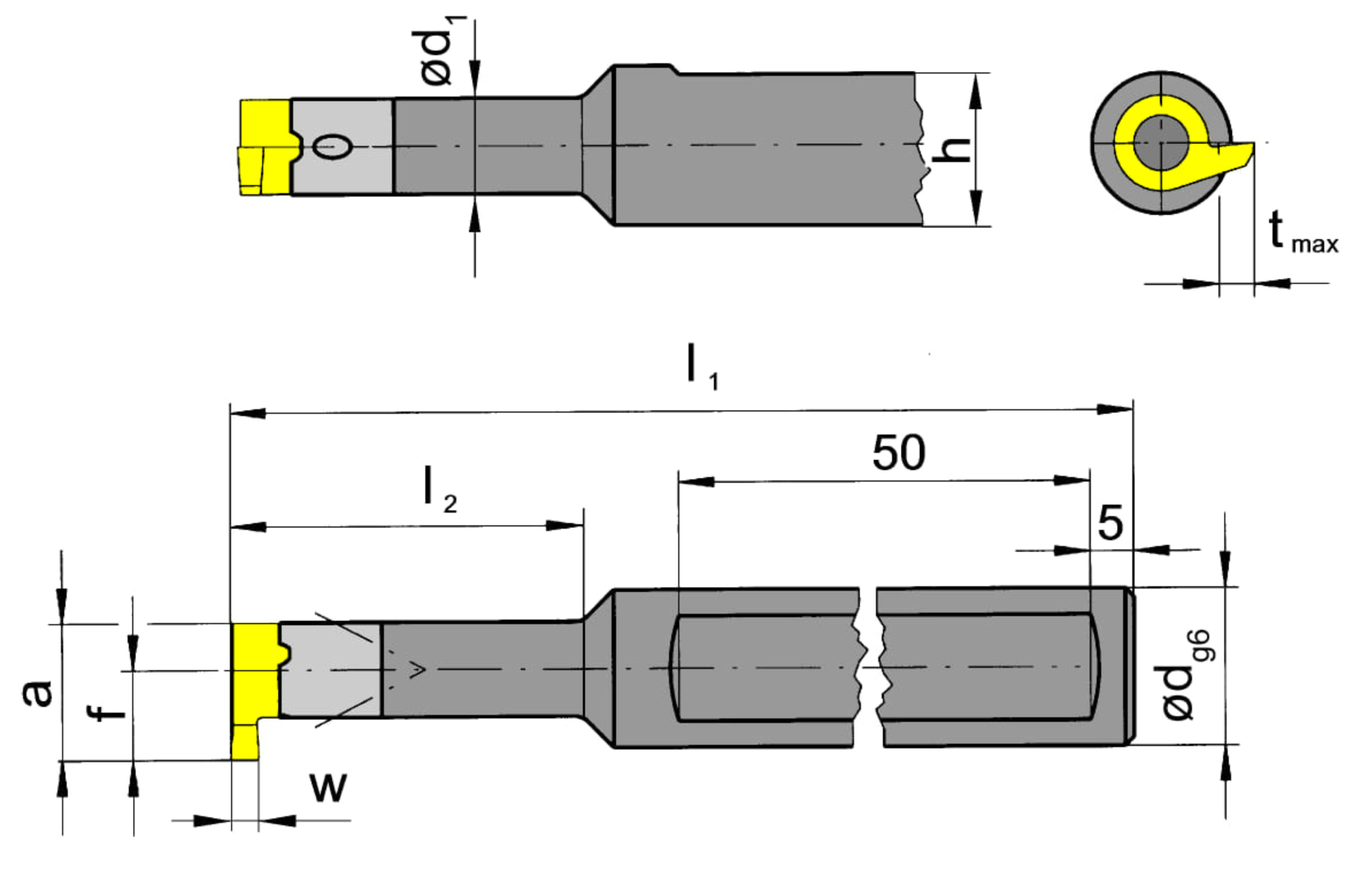

Halsdurchmesser (d1)
11
mm
ISO_CCTMS
ZYL50G1600$$$$
DIN_CCTMS
ZYL01605015
Katalog_CCTWS
116110R;116110L
DIN_CCTWS
HORN-11611084R;HORN-11611084L
ISO_CCTWS
HORN116110$84R$$$$$;HORN116110$84L$$$$$
Schaft-, Spanndurchmesser (d)
16
mm
Höhe Spannfläche(n) (h)
15
mm
Gesamtlänge (inkl. Schneidplatte) (l1)
130
mm
Auskrag-, Hals-, Nutzlänge (l2)
40
mm
| Downloads | |
|---|---|
| B116001601.DXF | Download |
| B116_0016_01_20171121_224733816.STP | Download |
| Alle Dateien herunterladen | |
