RB18P.0012.00
Klemmhalter
Materialnummer RB18P001200

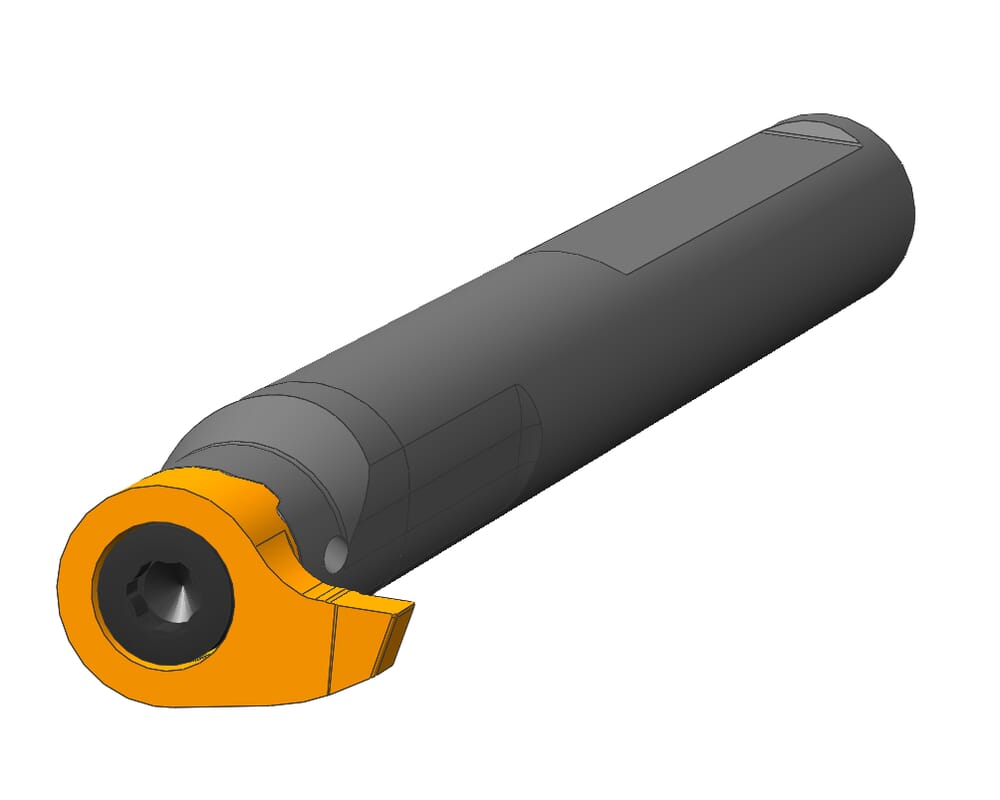

HORN Klemmhalter RB18P.0012.00 zum Drehen
Bitte beachten:Technologieinformationen
Höhe Exzenter (h1)
12.5
mm
eclass-shortcut
21-18-10-05
ISO_CCTMS
ZYL50G1200$$$$
DIN_CCTMS
ZYL01205015
Katalog_CCTWS
18P110R
DIN_CCTWS
HORN-18P11084R
ISO_CCTWS
HORN18P110$84R$$$$$
Schaft-, Spanndurchmesser (d)
12
Länge Spannfläche(n) (l4)
50
mm
Höhe Spannfläche(n) (h)
11
mm
Gesamtlänge (inkl. Schneidplatte) (l1)
100
mm
Auskrag-, Hals-, Nutzlänge (l2)
25
mm
| Downloads | |
|---|---|
| RB18P001200.DXF | Download |
| RB18P_0012_00_20171121_230444777.STP | Download |
| Alle Dateien herunterladen | |
