RB18P.0016.00
Klemmhalter
Materialnummer RB18P001600

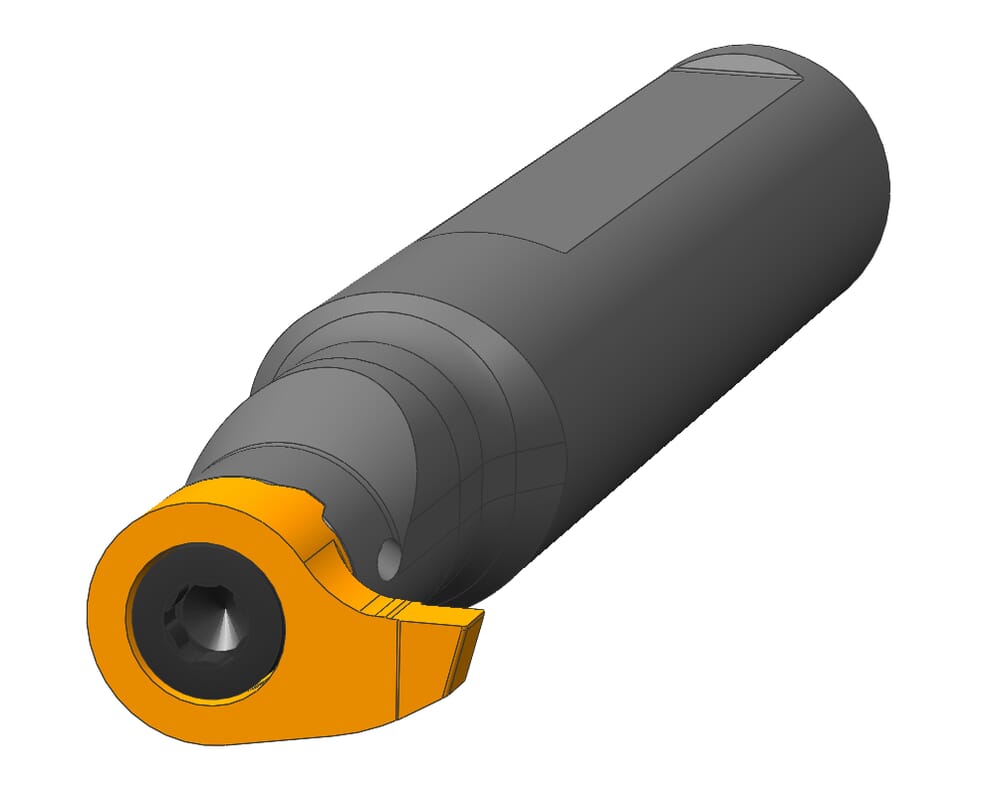

HORN Klemmhalter RB18P.0016.00 zum Drehen
Bitte beachten:Technologieinformationen
Höhe Exzenter (h1)
13
mm
eclass-shortcut
21-18-10-05
ISO_CCTMS
ZYL50G1600$$$$
DIN_CCTMS
ZYL01805015
Katalog_CCTWS
18P110R
DIN_CCTWS
HORN-18P11084R
ISO_CCTWS
HORN18P110$84R$$$$$
Schaft-, Spanndurchmesser (d)
16
Länge Spannfläche(n) (l4)
50
mm
Höhe Spannfläche(n) (h)
15
mm
Gesamtlänge (inkl. Schneidplatte) (l1)
100
mm
Auskrag-, Hals-, Nutzlänge (l2)
25
mm
| Downloads | |
|---|---|
| RB18P001600_20210628_234408772.DXF | Download |
| RB18P_0016_00.STP | Download |
| Alle Dateien herunterladen | |
