340.2020.01
Klemmhalter
Materialnummer 340202001

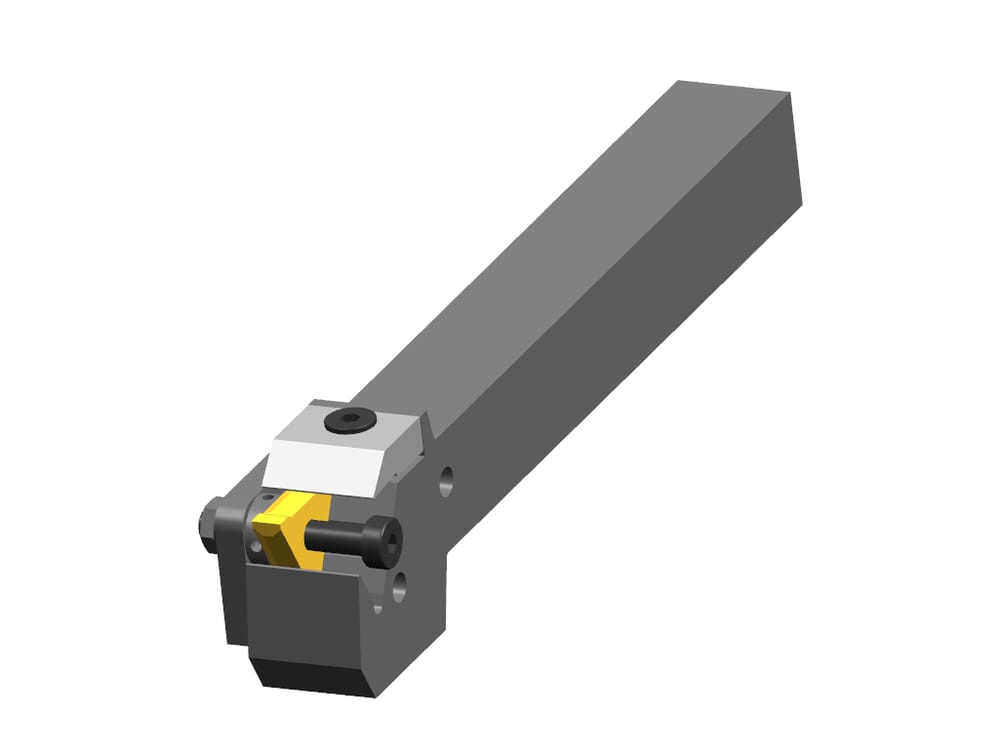

HORN Klemmhalter 340.2020.01 zum Drehen
Bitte beachten:Technologieinformationen

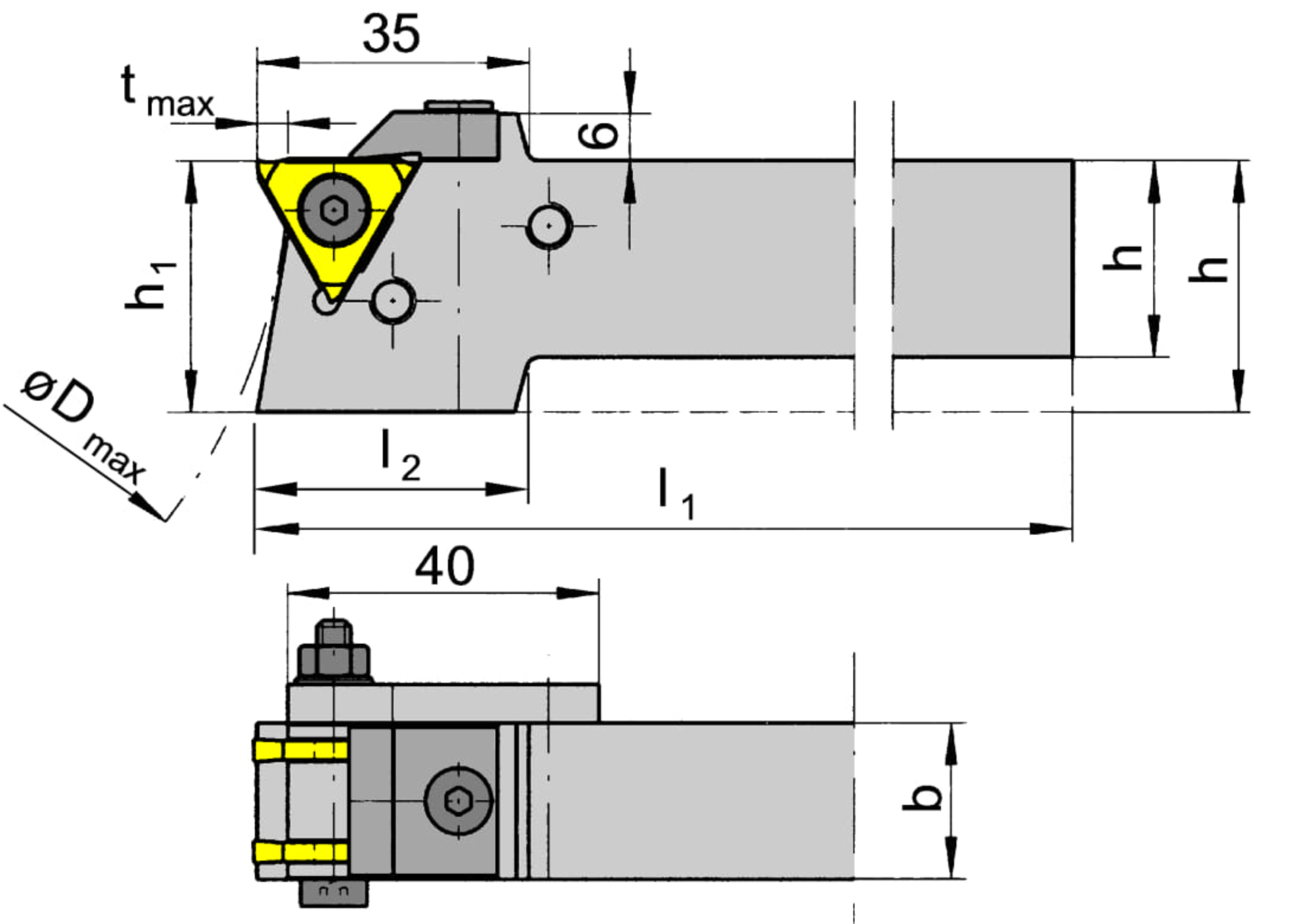

Kopflänge unten (inkl. Schneidplatte) (l2)
35
eclass-shortcut
21-18-10-04
Plattensitzgröße (Größe)
1
ISO_CCTMS
VKT01A2020$$$$
DIN_CCTMS
VKT20200105
Katalog_CCTWS
31201N
DIN_CCTWS
HORN-31201000N
ISO_CCTWS
HORN-31201$000N$$$$$
Spitzenhöhe (h1)
32
mm
Maximaler Werkstückdurchmesser (Dmax)
160
Maximale Stechtiefe (tmax)
4
mm
Schafthöhe (h)
20
Gesamtlänge (inkl. Schneidplatte) (l1)
170
mm
Schaftbreite (b)
20
| Downloads | |
|---|---|
| 340202001_20210625_190232468.DXF | Download |
| 340_2020_01.STP | Download |
| Alle Dateien herunterladen | |
