L360.2525.03

Klemmhalter

Materialnummer L360252503

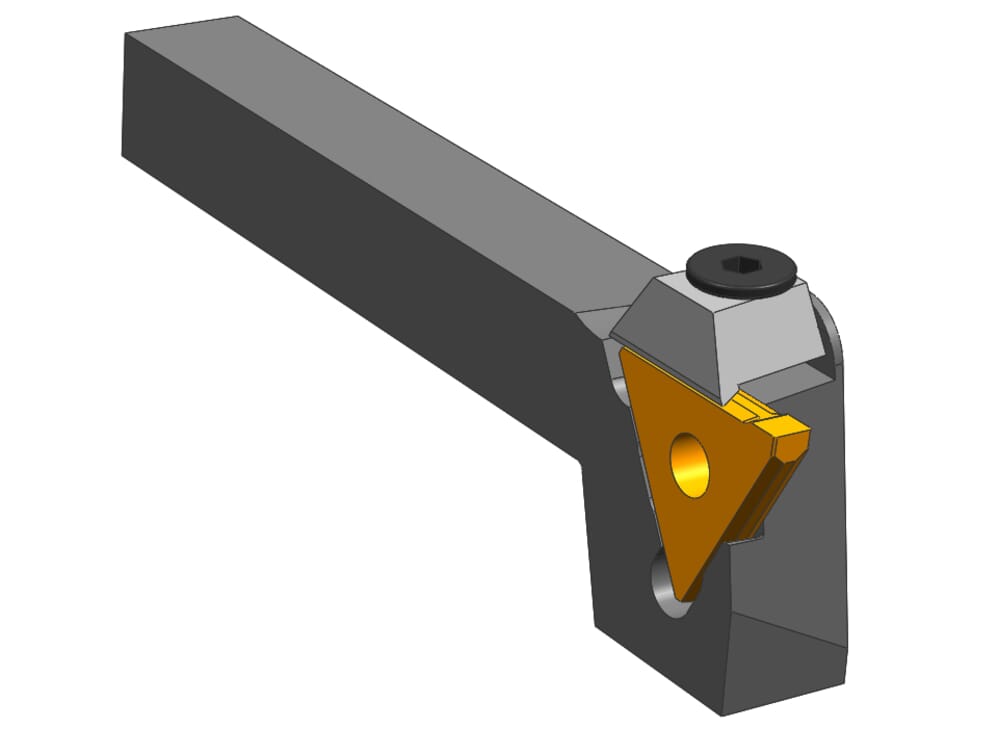

HORN Klemmhalter L360.2525.03 zum Drehen

Einstellmaß (Formel) (f)

f1+w-a1

eclass-shortcut

21-18-10-04

Plattensitzgröße (Größe)

ISO_CCTMS

VKT01A2525$$$$

DIN_CCTMS

VKT25250105

Katalog_CCTWS

31203N;31203R;31203L

DIN_CCTWS

HORN-31203000N;HORN-31203000R;HORN-31203000L

ISO_CCTWS

HORN-31203$000N$$$$$;HORN-31203$000R$$$$$;HORN-31203$000L$$$$$

Einstellmaß Anlage Schneidplatte (f1)

21.5 mm

Spannbereich Maximum (Spannbereich)

3.9 mm

Spannbereich Minimum (Spannbereich)

2.9 mm

Spitzenhöhe (h1)

25 mm

Maximale Stechtiefe (tmax)

6 mm

Schafthöhe (h)

25 mm

Gesamtlänge (inkl. Schneidplatte) (l1)

150 mm

Schaftbreite (b)

25 mm
