R218.3225.K4
Klemmhalter
Materialnummer R2183225K4

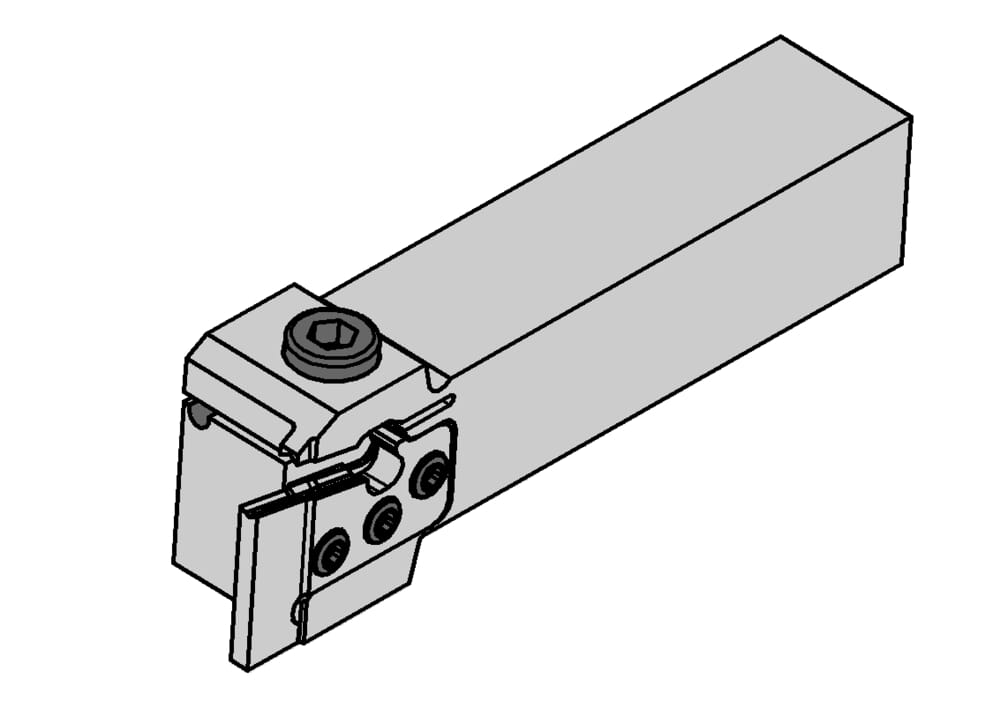

HORN Klemmhalter R218.3225.K4 zum Drehen
Bitte beachten:Technologieinformationen
Spannbereich Maximum (Spannbereich)
5
mm
eclass-shortcut
21-18-10-04
Plattensitzgröße (Größe)
4
ISO_CCTMS
VKT01A3225$$$$
DIN_CCTMS
VKT32250105
Katalog_CCTWS
229040
DIN_CCTWS
HORN-229040108N
ISO_CCTWS
HORN229040108N$$$$$

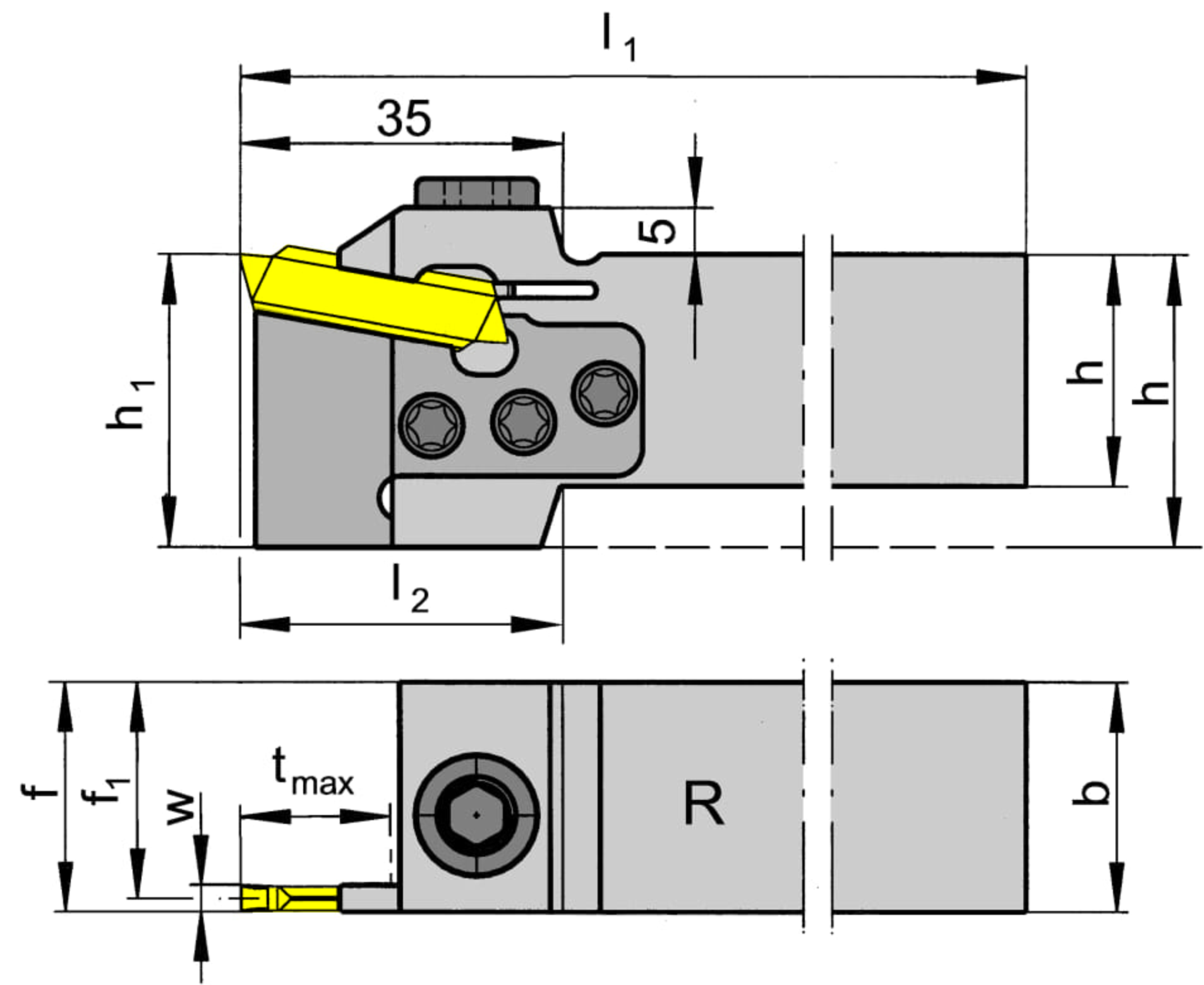

Einstellmaß (Formel) (f)
f1+w/2
Spannbereich Minimum (Spannbereich)
4
mm
Spitzenhöhe (h1)
32
mm
Maximale Ein-, Abstechtiefe (tmax)
18
mm
Schafthöhe (h)
32
mm
Gesamtlänge (inkl. Schneidplatte) (l1)
170
mm
Einstellmaß Schneidenmitte (f1)
22.7
mm
Schaftbreite (b)
25
mm
| Downloads | |
|---|---|
| R2183225K4.DXF | Download |
| R218_3225_K4_20171121_222712614.STP | Download |
| Alle Dateien herunterladen | |
