R218.3225.K7
Klemmhalter
Materialnummer R2183225K7

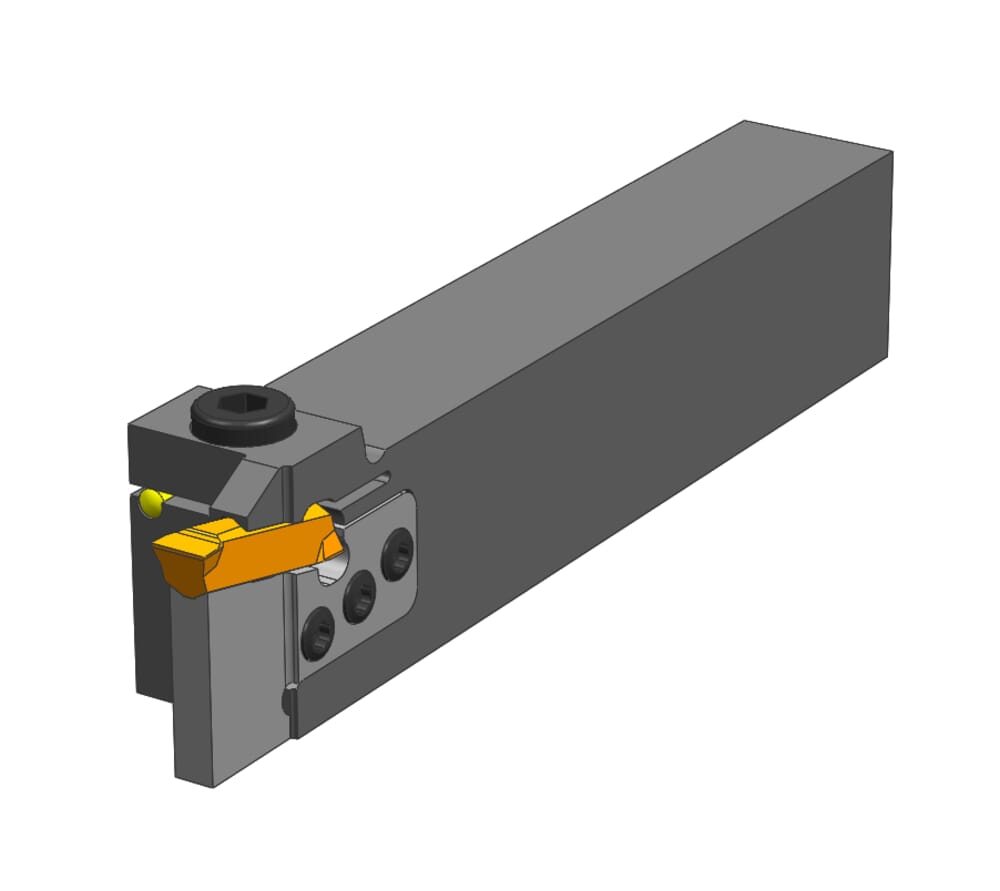

HORN Klemmhalter R218.3225.K7 zum Drehen
Bitte beachten:Technologieinformationen
Spannbereich Maximum (Spannbereich)
8
mm
eclass-shortcut
21-18-10-04
Plattensitzgröße (Größe)
7
ISO_CCTMS
VKT01A3225$$$$
DIN_CCTMS
VKT32250105
Katalog_CCTWS
229070;229071
DIN_CCTWS
HORN-229070108N;HORN-229071108N
ISO_CCTWS
HORN229070108N$$$$$;HORN229071108N$$$$$

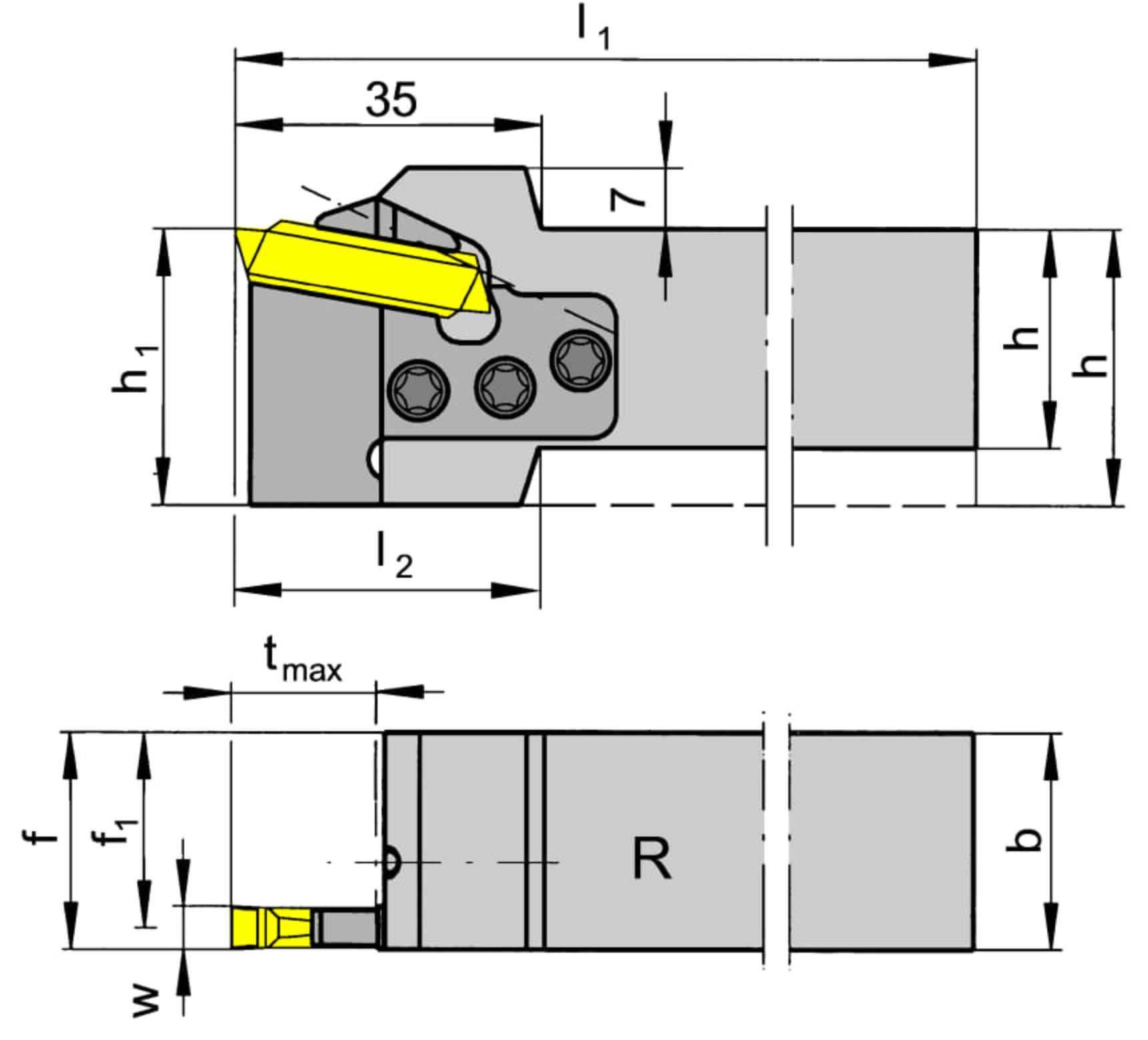

Einstellmaß (Formel) (f)
f1+w/2
Spannbereich Minimum (Spannbereich)
6.1
mm
Spitzenhöhe (h1)
32
mm
Maximale Ein-, Abstechtiefe (tmax)
18
mm
Schafthöhe (h)
32
mm
Gesamtlänge (inkl. Schneidplatte) (l1)
170
mm
Einstellmaß Schneidenmitte (f1)
21.2
mm
Schaftbreite (b)
25
mm
| Downloads | |
|---|---|
| R2183225K7_20210628_204342418.DXF | Download |
| R218_3225_K7_20171121_183431586.STP | Download |
| Alle Dateien herunterladen | |
