R226.2525.03
Klemmhalter
Materialnummer R226252503

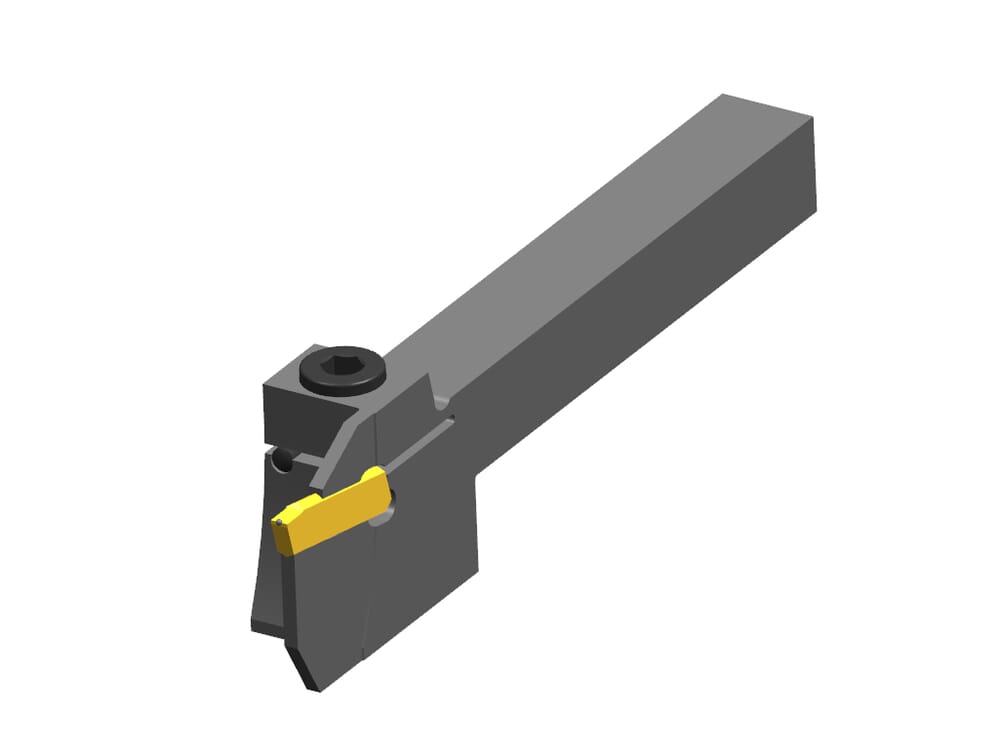

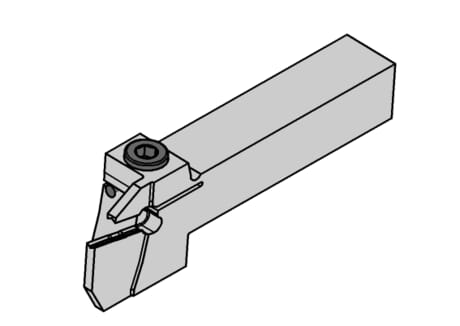

HORN Klemmhalter R226.2525.03 zum Drehen
Bitte beachten:Technologieinformationen
Spannbereich Maximum (Spannbereich)
4
mm
eclass-shortcut
21-18-10-04
Plattensitzgröße (Größe)
3
ISO_CCTMS
VKT01A2525$$$$
DIN_CCTMS
VKT25250105
Katalog_CCTWS
229030
DIN_CCTWS
HORN-229030108N
ISO_CCTWS
HORN229030108N$$$$$
Kopflänge unten (inkl. Schneidplatte) (l2)
42.5
mm
Einstellmaß (Formel) (f)
f1+w/2
Spannbereich Minimum (Spannbereich)
3
mm
Spitzenhöhe (h1)
32
mm
Maximale Ein-, Abstechtiefe (tmax)
25
mm
Schafthöhe (h)
25
mm
Gesamtlänge (inkl. Schneidplatte) (l1)
150
mm
Einstellmaß Schneidenmitte (f1)
23.55
mm
Schaftbreite (b)
25
mm
| Downloads | |
|---|---|
| R226252503.DXF | Download |
| R226_2525_03_20171121_202037499.STP | Download |
| Alle Dateien herunterladen | |
