R240.2020.04
Klemmhalter
Materialnummer R240202004

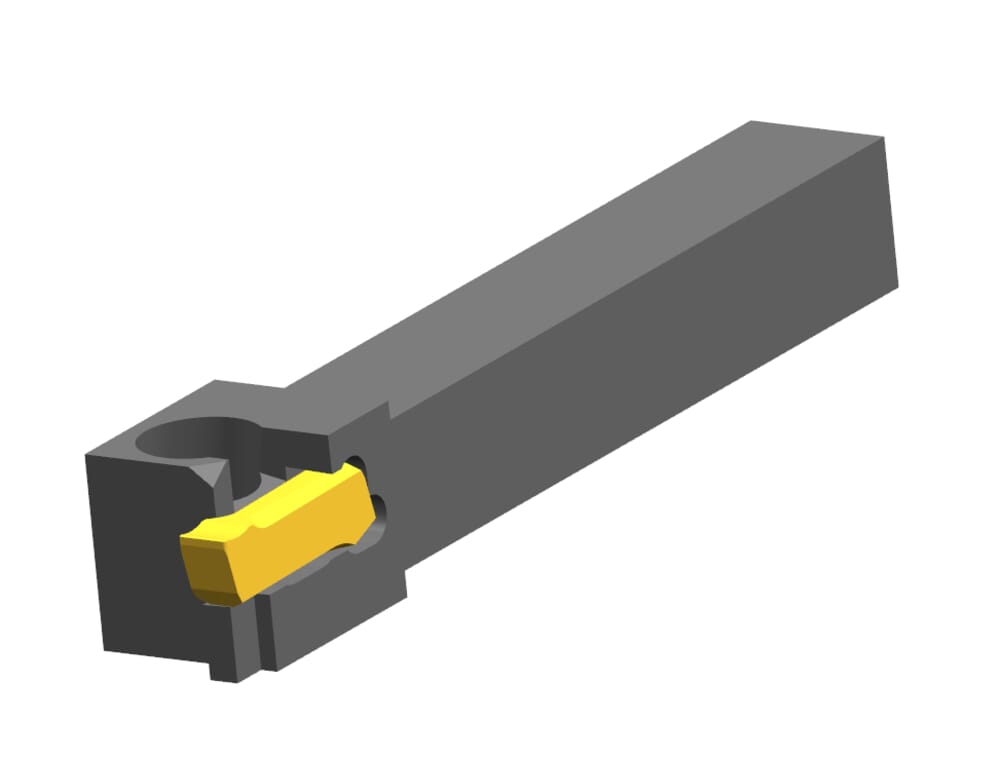

HORN Klemmhalter R240.2020.04 zum Drehen
Bitte beachten:Technologieinformationen
Spannbereich Minimum (Spannbereich)
3.7
mm
eclass-shortcut
21-18-10-04
Plattensitzgröße (Größe)
4
ISO_CCTMS
VKT01A2020$$$$
DIN_CCTMS
VKT20200105
Katalog_CCTWS
21704
DIN_CCTWS
HORN-217040008N
ISO_CCTWS
HORN217040008N$$$$$
Einstellmaß (Formel) (f)
f1+w-a1
Spannbereich Maximum (Spannbereich)
5.3
mm
Spitzenhöhe (h1)
20
mm
Maximale Ein-, Abstechtiefe (tmax)
4
mm
Kopfbreite (b1)
20
mm
Schafthöhe (h)
20
mm
Gesamtlänge (inkl. Schneidplatte) (l1)
125
mm
Einstellmaß (f1)
14.8
mm
Schaftbreite (b)
20
mm
