R356.3232.05
Klemmhalter
Materialnummer R356323205

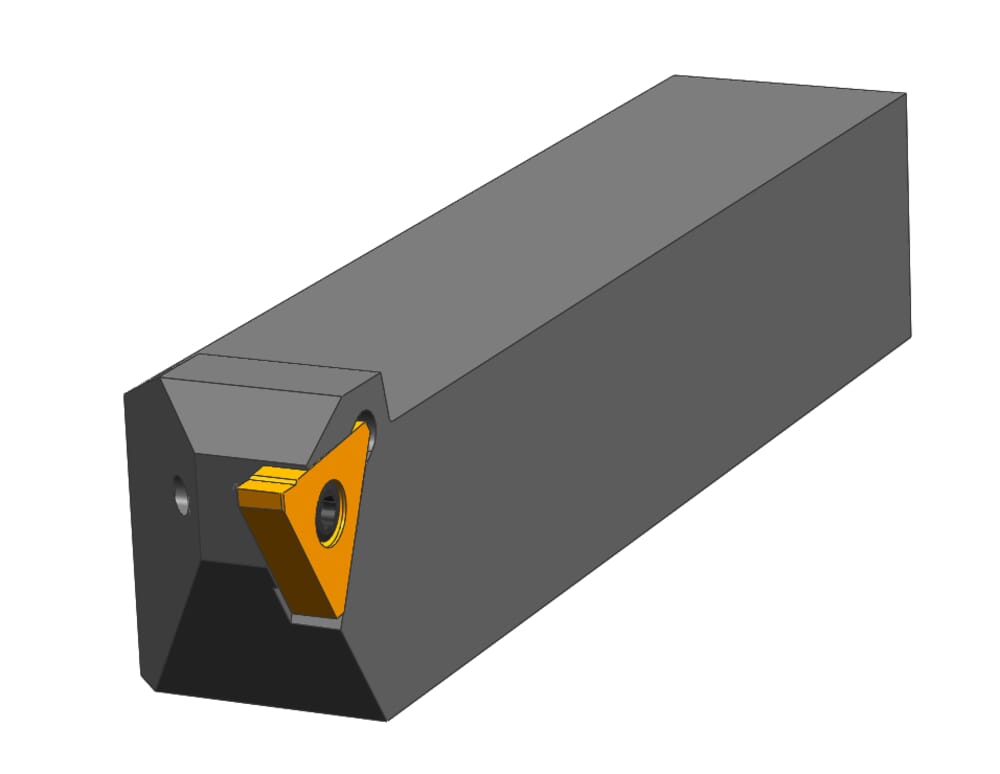

HORN Klemmhalter R356.3232.05 zum Drehen
Bitte beachten:Technologieinformationen
eclass-shortcut
21-18-10-04
Plattensitzgröße (Größe)
5
ISO_CCTMS
VKT01A3232$$$$
DIN_CCTMS
VKT32320105
Katalog_CCTWS
31505R
DIN_CCTWS
HORN-31505051R
ISO_CCTWS
HORN31505$051R$$$$$
Einstellmaß Anlage Schneidplatte (f1)
26.8
mm
Spitzenhöhe (h1)
32
mm
Schafthöhe (h)
32
mm
Gesamtlänge (inkl. Schneidplatte) (l1)
170
mm
Schaftbreite (b)
32
mm
| Downloads | |
|---|---|
| R356323205_20210628_220806170.DXF | Download |
| R356_3232_05_20171121_234738135.STP | Download |
| Alle Dateien herunterladen | |
