380.0063.05
Messerkopf Typ 380
Materialnummer 380006305

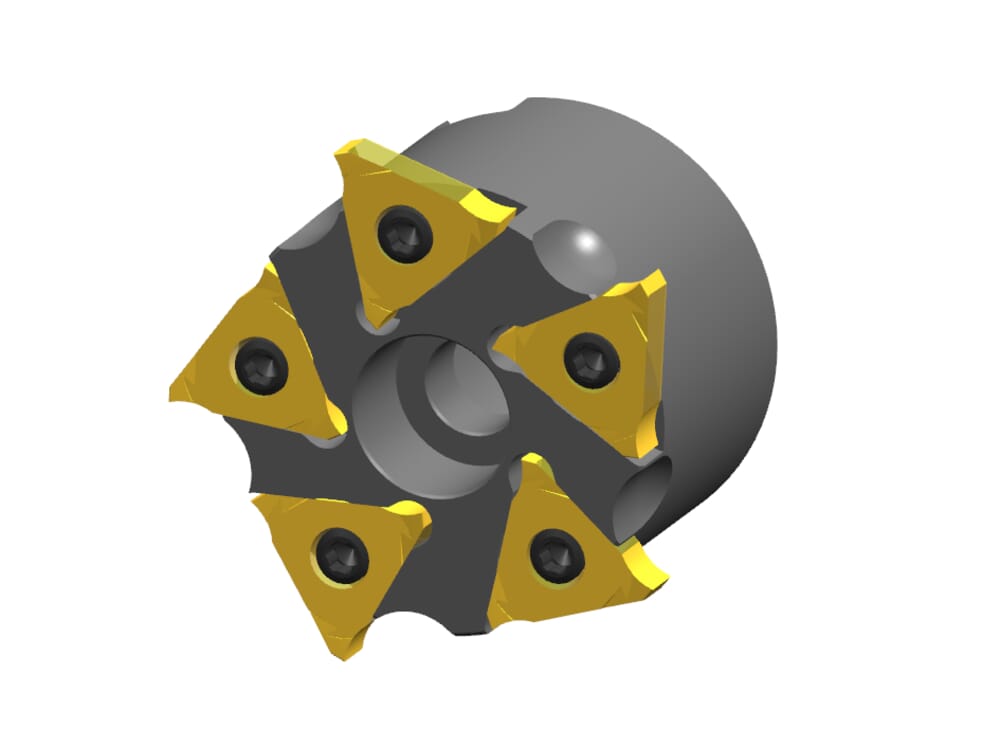

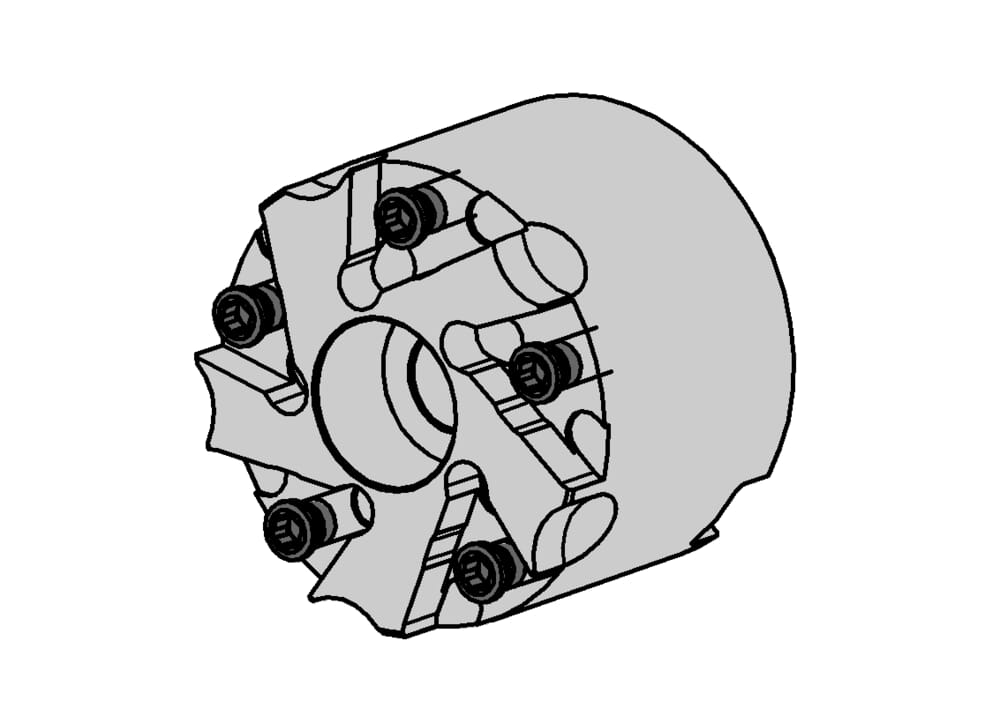

HORN Messerkopf Typ 380 380.0063.05 zum Fräsen
Bitte beachten:Technologieinformationen
Katalog_CCTWS
314027R;314041R;314052R
eclass-shortcut
21-18-08-92

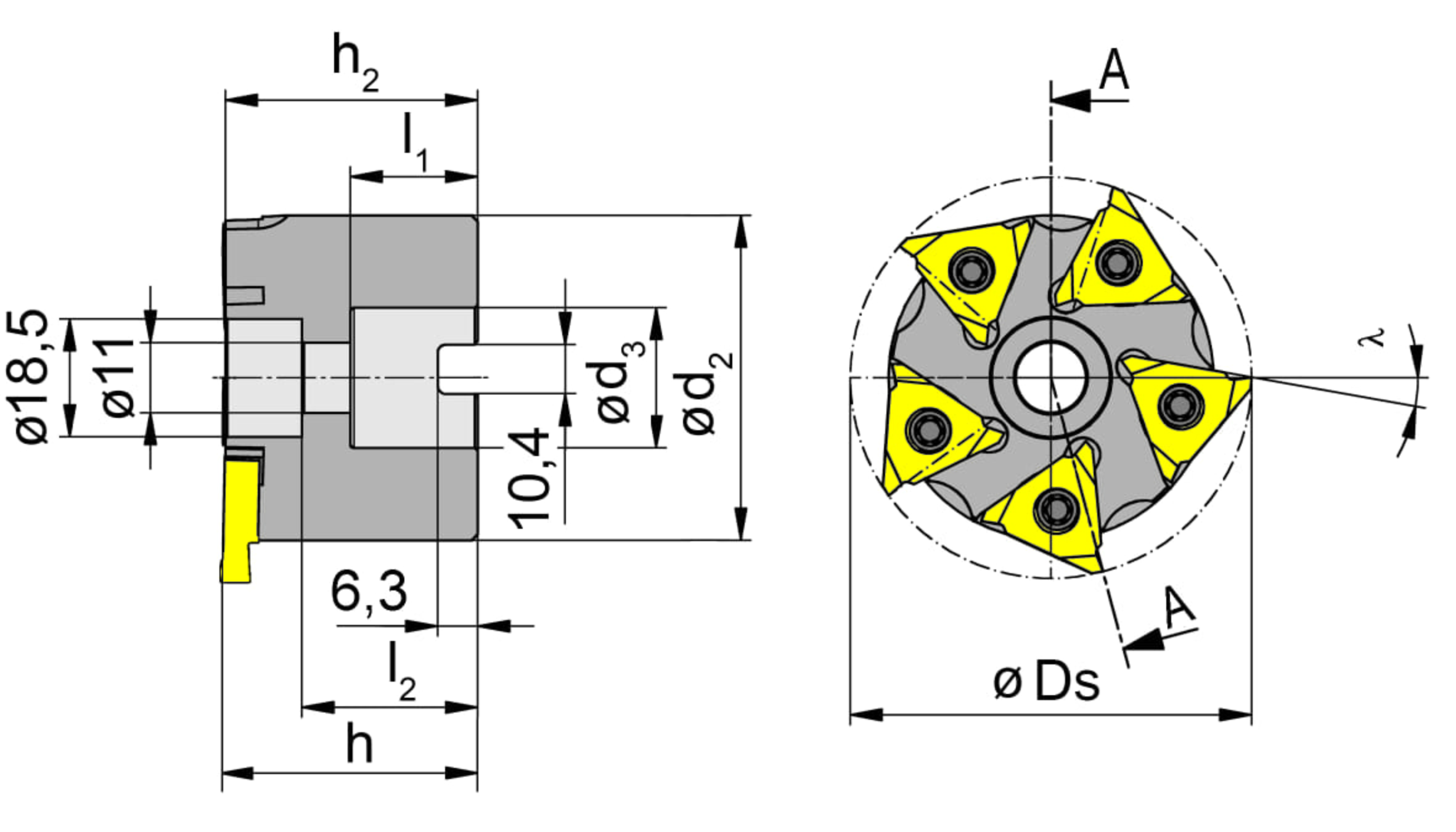

Aufnahmedurchmesser Fräsdorn (d2)
51
Länge von Anschlag bis Grund Befestigungsschraubenkopfsenkung (l2)
27.6
Tiefe Aufnahmebohrung (l1)
20
Durchmesser Aufnahmebohrung (d3)
22
Fräserlänge ohne Wendeschneidplatte (h2)
39.6
Fräserlänge mit Wendeschneidplatte (h)
40
ISO_CCTMS
FDA22G2200$$$$
DIN_CCTMS
FDA02202200
DIN_CCTWS
HORN-314027101R;HORN-314041101R;HORN-314052101R
ISO_CCTWS
HORN314027101R$$$$$;HORN314041101R$$$$$;HORN314052101R$$$$$
Einlegewinkel Wendeschneidplatte (λ)
10
°
bore-diameter-met
18.5
Schneidkreisdurchmesser (Ds)
63
mm
| Downloads | |
|---|---|
| 380006305_20210627_170108448.DXF | Download |
| 380_0063_05.STP | Download |
| Alle Dateien herunterladen | |
