M275.0048.A22.08

Aufsteckfräser

Materialnummer M2750048A2208

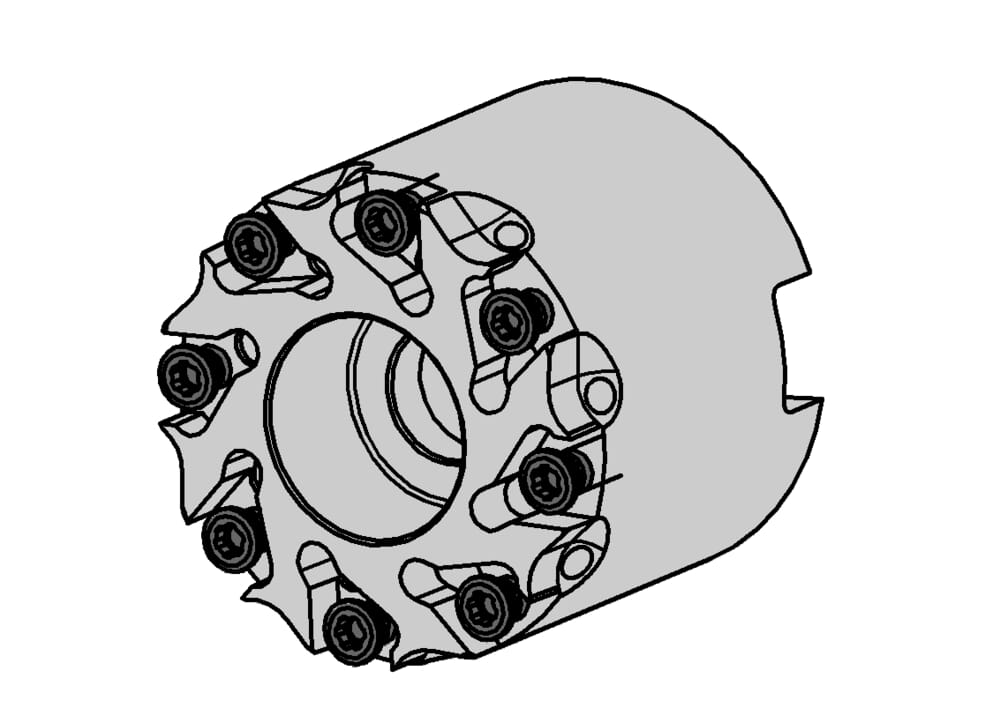

HORN Aufsteckfräser M275.0048.A22.08 zum Fräsen

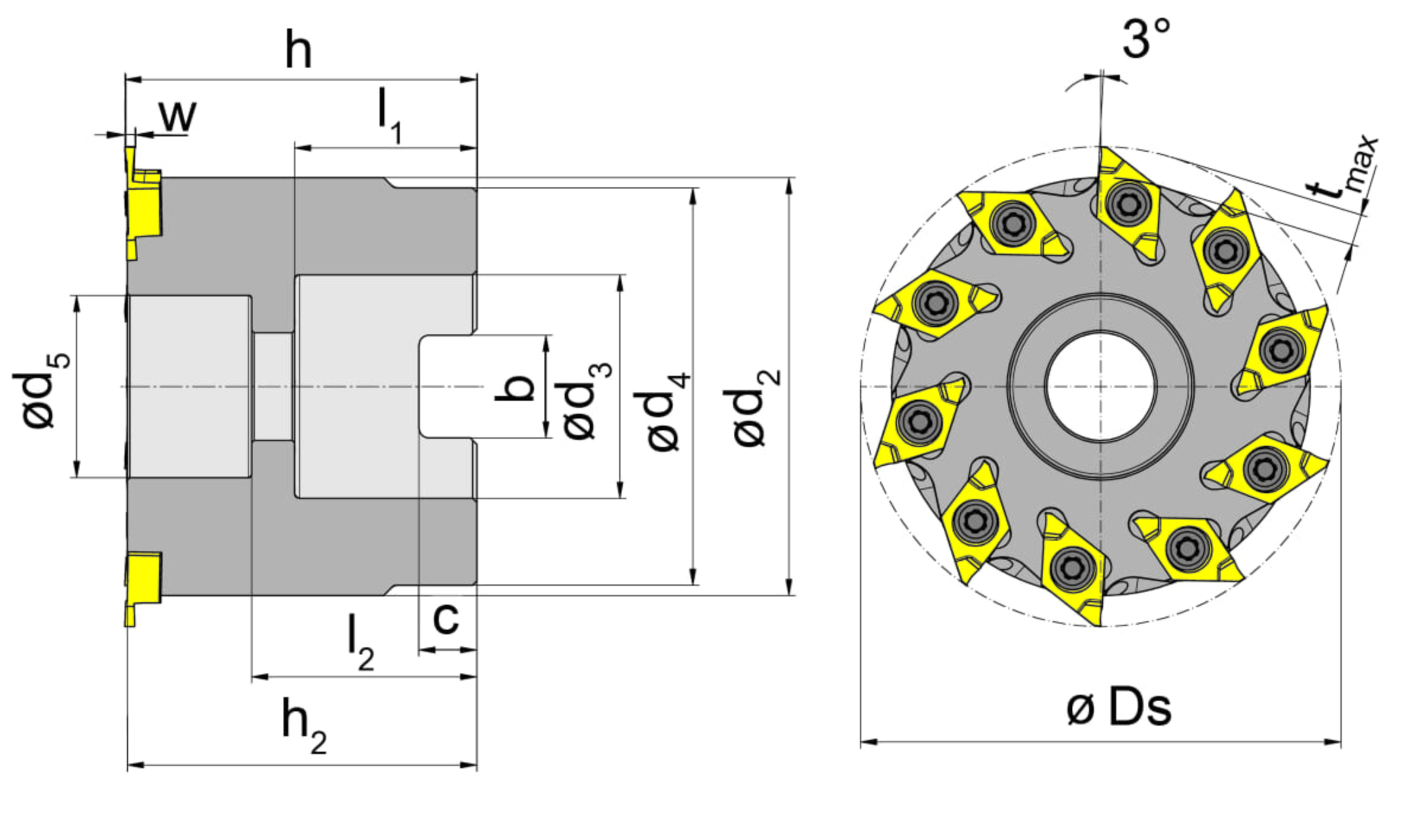

Fräserlänge mit Wendeschneidplatte (h)

37 mm

eclass-shortcut

21-02-91-13

Aufnahmedurchmesser Fräsdorn (d2)

40.5 mm

Tiefe Mitnehmerquernut (C)

6.3 mm

Breite Mitnehmerquernut (b)

10.4 mm

Länge von Anschlag bis Grund Befestigungsschraubenkopfsenkung (l2)

24.7 mm

Tiefe Aufnahmebohrung (l1)

20 mm

Durchmesser Aufnahmebohrung (d3)

22 mm

Halsdurchmesser / Flanschdurchmesser Fräsdorn (d4)

40.5 mm

Senkung für Befestigungsschraubenkopf (d5)

18.5 mm

Fräserlänge ohne Wendeschneidplatte (h2)

36.7 mm

ISO_CCTMS

FDA22G2200$$$$

DIN_CCTMS

FDA02202210

Katalog_CCTWS

275041R;275043R

DIN_CCTWS

HORN-275041031R;HORN-275043031R

ISO_CCTWS

HORN275041031R$$$$$;HORN275043031R$$$$$

Zähnezahl (Z)

8 St.

Schneidkreisdurchmesser (Ds)

48 mm
