M279.0100.A32.10.10.IK
Messerkopf
Materialnummer M2790100A321010IK

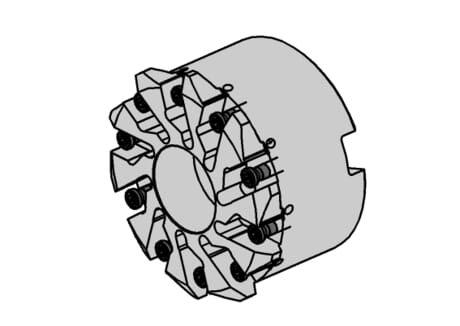

HORN Messerkopf M279.0100.A32.10.10.IK zum Fräsen
Bitte beachten:Technologieinformationen
Katalog_CCTWS
279105R
eclass-shortcut
21-02-91-13

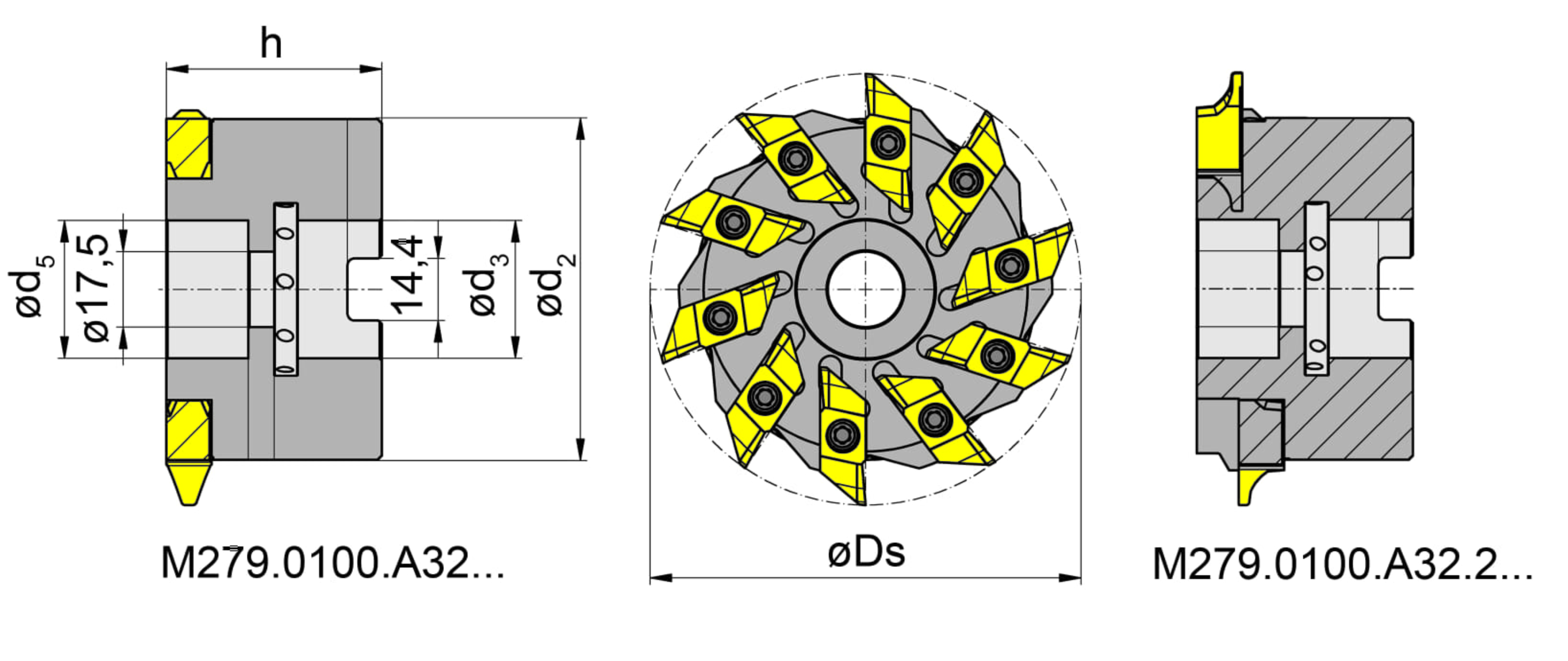

Aufnahmedurchmesser Fräsdorn (d2)
79
mm
Durchmesser Plananlage für Scheibenfräser (d3)
32
mm
width-carrier-cross-groove-met
14.4
mm
Senkung für Befestigungsschraubenkopf (d5)
17.5
mm
Fräserlänge mit Wendeschneidplatte (h)
50
mm
ISO_CCTMS
FDA22G3200$$$$
DIN_CCTMS
FDA03202210
DIN_CCTWS
HORN-279105000R;HORN-279105000L
ISO_CCTWS
HORN279105000R$$$$$;HORN279105000L$$$$$
Zähnezahl (Z)
10
St.
bore-diameter-met
32
mm
Schneidkreisdurchmesser (Ds)
100
mm
